充電ができちゃうiPodの"ラインアウト Dockケーブル"

Chargeable LineOut Dock Cable.jpg

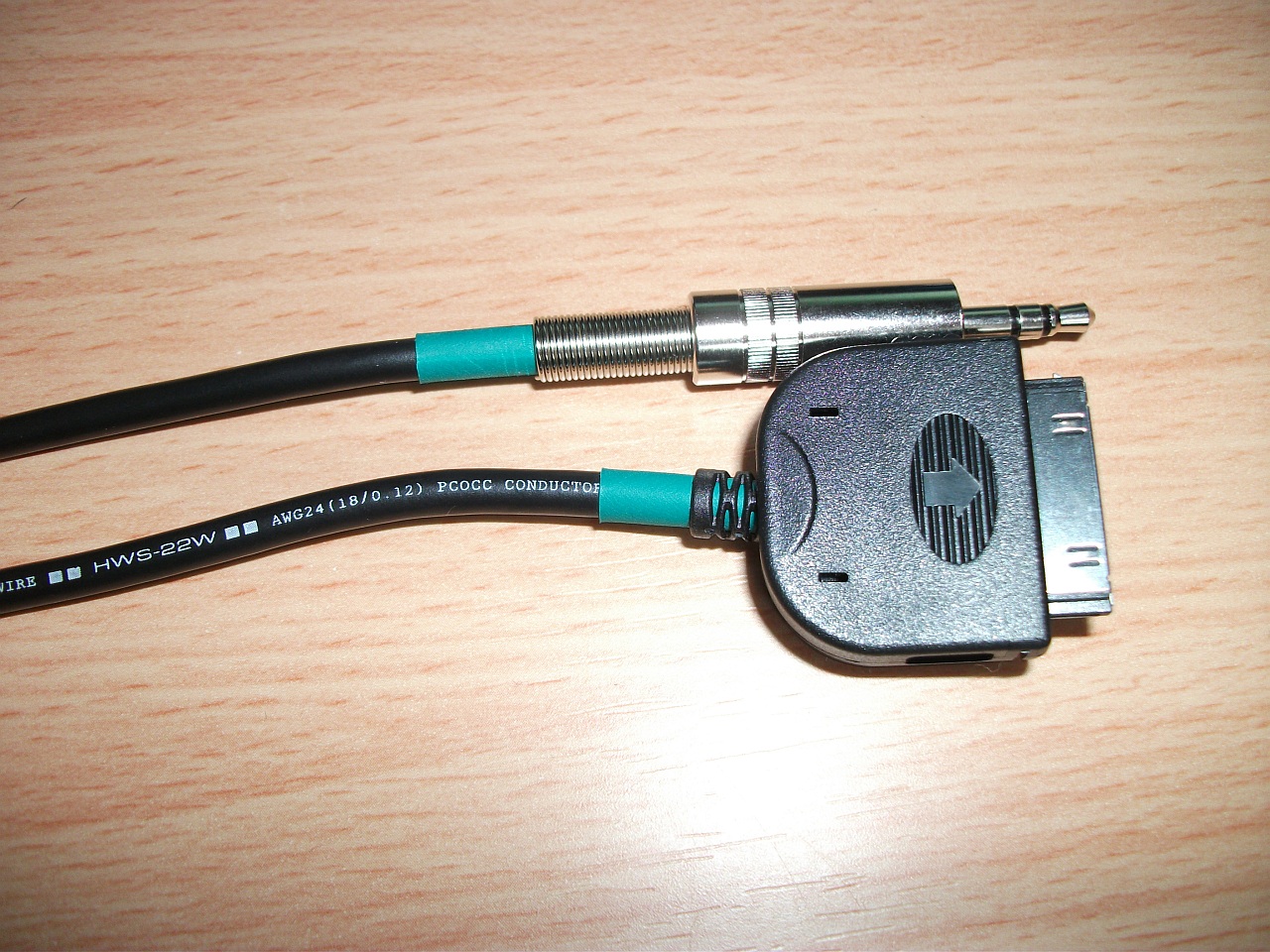

iPodのDockコネクタが1つ転がっていたのでラインアウトケーブルつくっちゃいました

このケーブルはただのラインアウトケーブルじゃありませんよ~

↓↓↓↓↓

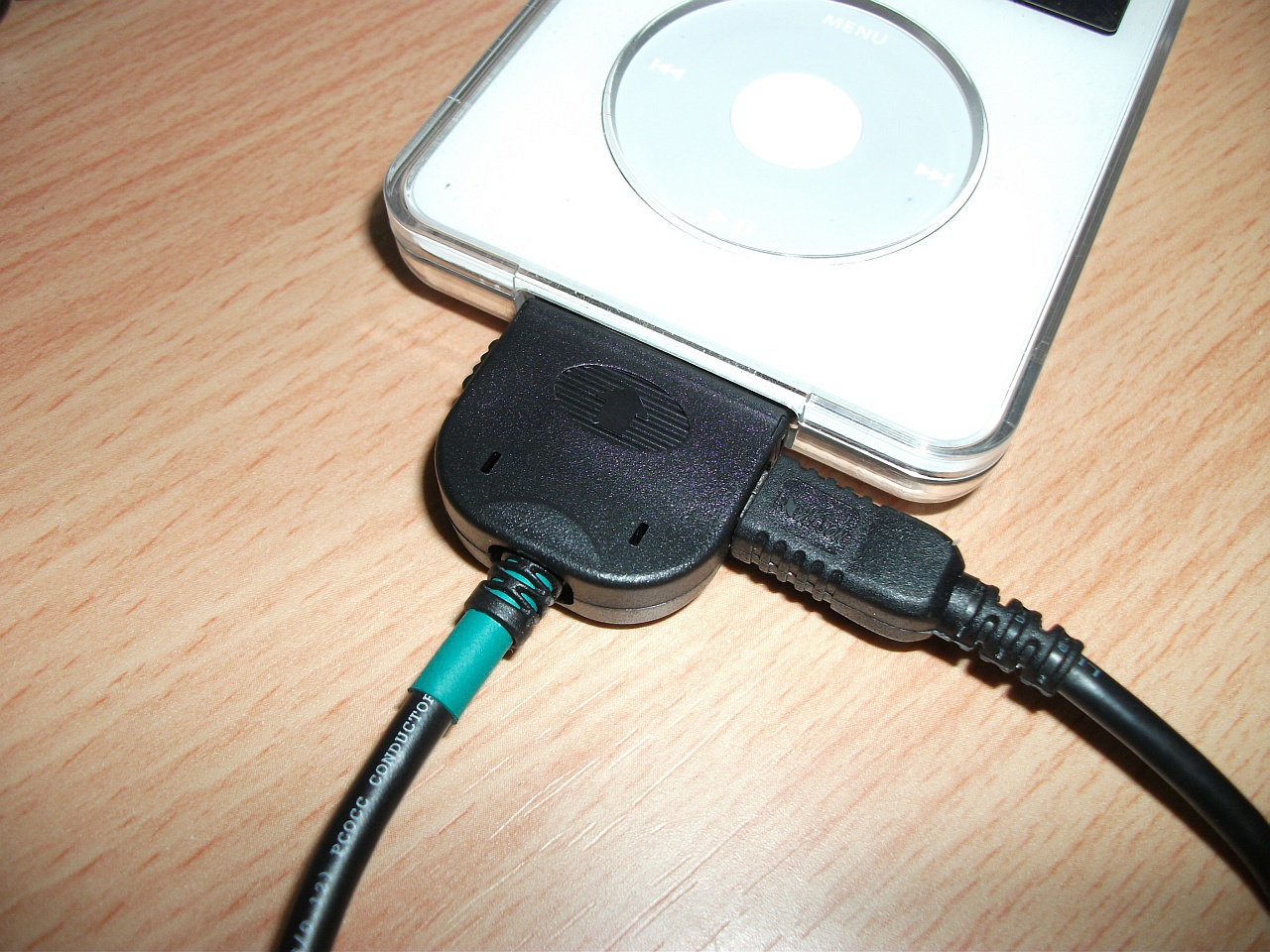

miniUSB-Bケーブルをさすと音楽を聴きながら充電ができちゃうんですね~

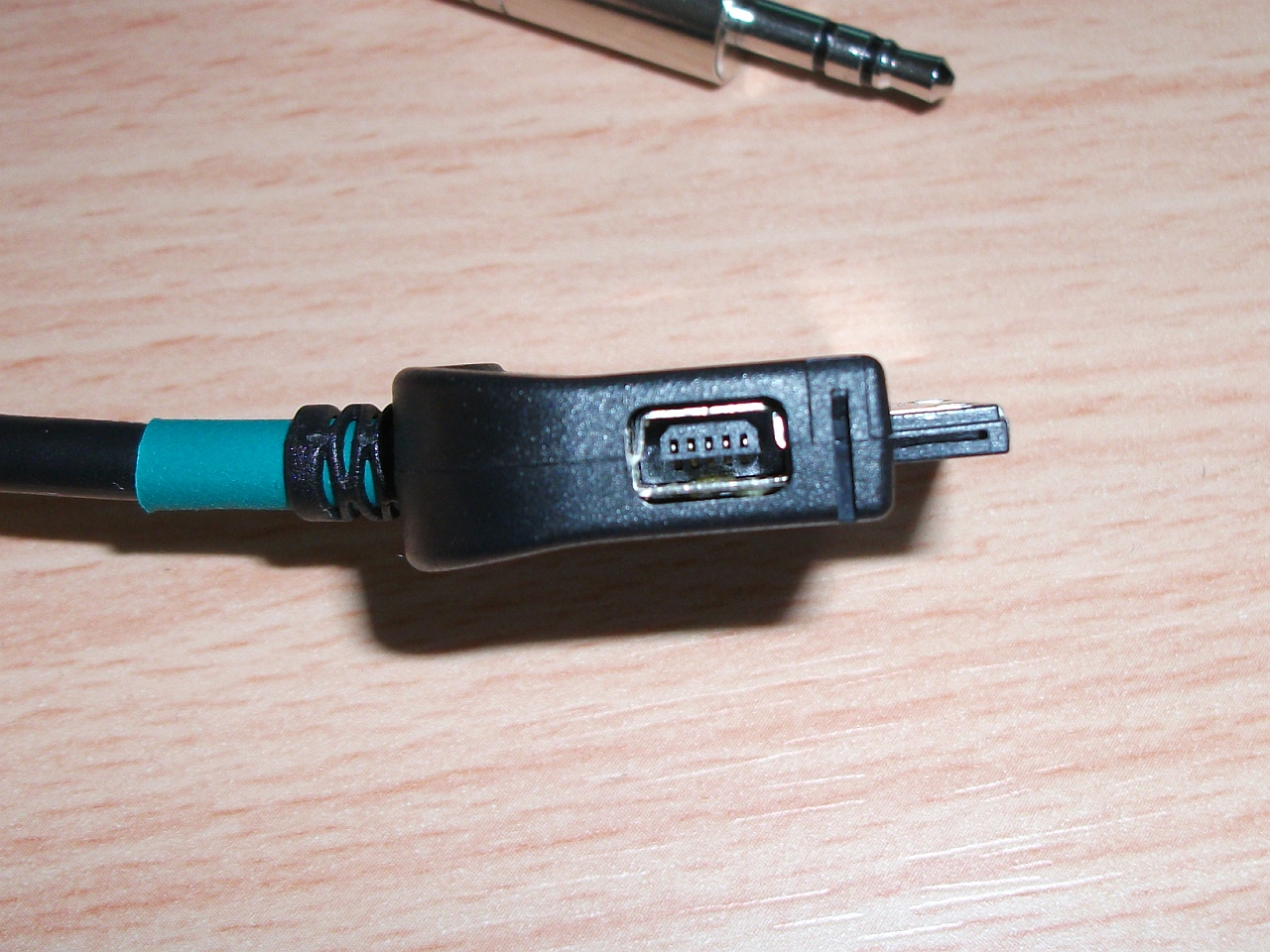

コネクタロックのボタンの穴からminiUSBジャックがこんにちは

入れてくれとばかりにぴったりの大きさの穴で、余計な手を入れてないので綺麗です



まぁ過去にも作ってたんですけどw

その時はケーブルのGNDをデジタルGNDのピンに接続してしまっていたのでノイズが出てましたね…懐かしい

Dockコネクタは

  30 DGND

  29 AGND

  28 RchLineOut

  27 LchLineOut

っていうピン配列になっているんですが、当時参考にしたサイトでは30と29が両方GNDとしか書いてなかったので距離を取る為に30ピンに配線しちゃってました…




PCにさした時でも聴きたい時があるのでUSBのデータ線は繋がず単純に充電しかできないようにしました

持ってないけど一応TouchやiPhone対応

ケーブルはオヤイデのHWS-22W

こいつはコスパよくて取り回し安いので好きなケーブルです

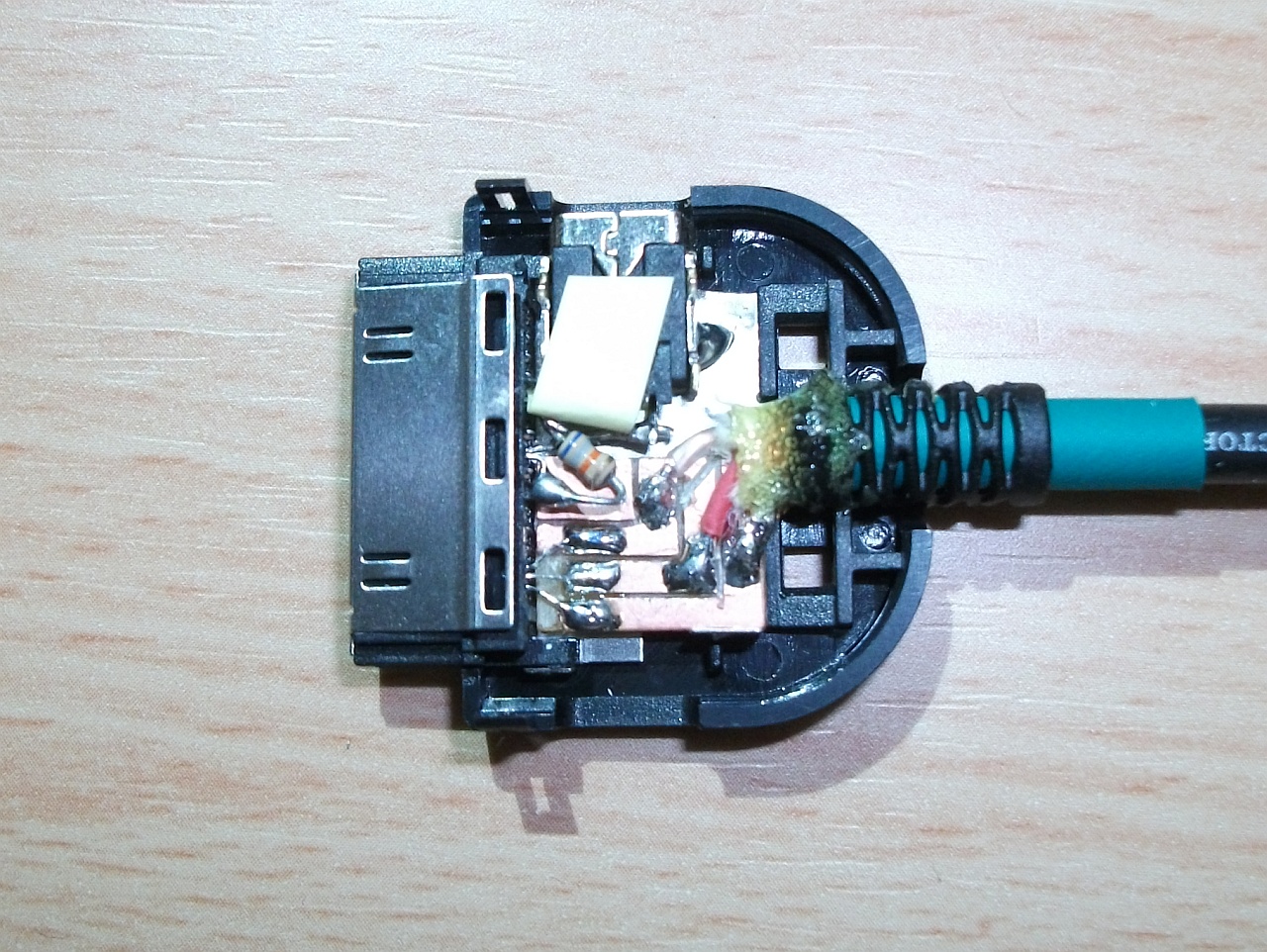

ピンに直結しないでこうやって基板など固定できるものを介して接続するとケーブルの引っ張りやねじれに強くなりiPodとの接触がよくなりますよ

miniUSBジャックの高さがぴったりで、写真では内部が見えなくなるので取り外していて写ってないですが上部のシールドと左側のロックが取り付けできます



ちなみに3.5mmミニプラグは秋月のコレ

安いしニッケルめっきだけども結構質が良いプラグなのでおすすめです

消耗品に付けるプラグに1つ500円以上するようなものはあんまり使いたくないですからねぇ…見た目いいのあったりするけど

オヤイデとかトモカにある160円位の金メッキプラグは私の経験では地雷なのでやめたほうがいいです

金メッキが薄いし絶縁がよくないのでそのまま使っていると全てのプラグがLchとGNDの短絡が起こりました

拍手[2回]

PR

新作ヘッドホンアンプ

風さんに頼まれたアンプを発送して許可を貰ったので写真をのせま~す


スイッチ付きボリュームを使うとジャックとジャックの間隔を広く取れるので便利ですね~

ジャックの間のスイッチはバスブーストの切り替えスイッチになっています


中身はこんな感じ~

ちゃんと実体配線図を書いてから作ったので結構きれいに作れたと思いますww

右下の部分に充電や外部給電用のminiUSBジャックと充電、電圧監視、ローサイドスイッチ回路を実装しています

その上の右上部分が分圧回路と電源コンデンサ

そして基板左上の部分がアンプの回路

LT1678の上下にあるフィルムコンデンサはバスブーストの周波数特性を決めるコンデンサで、ソケット実装になっているので他の容量のものに交換することで特性を変えることができちゃいます



久々にアンプ作ったけどうまくできました~

拍手[3回]

PCの低発熱化

そろそろ6コア3.6GHzのオーバークロック状態だと部屋の温度がかなり上がってしまうのでコアの無効化をして発熱を減らしてみました



OCしていてもアイドル状態だとCPUCLKは800MHzで、デフォルトと変わらないので発熱を減らすにはコアを無効化して熱源をなくさないといけないんですよね…


(↑すごい歪むなこのデジカメwブラウン管じゃなくて液晶モニタですww)

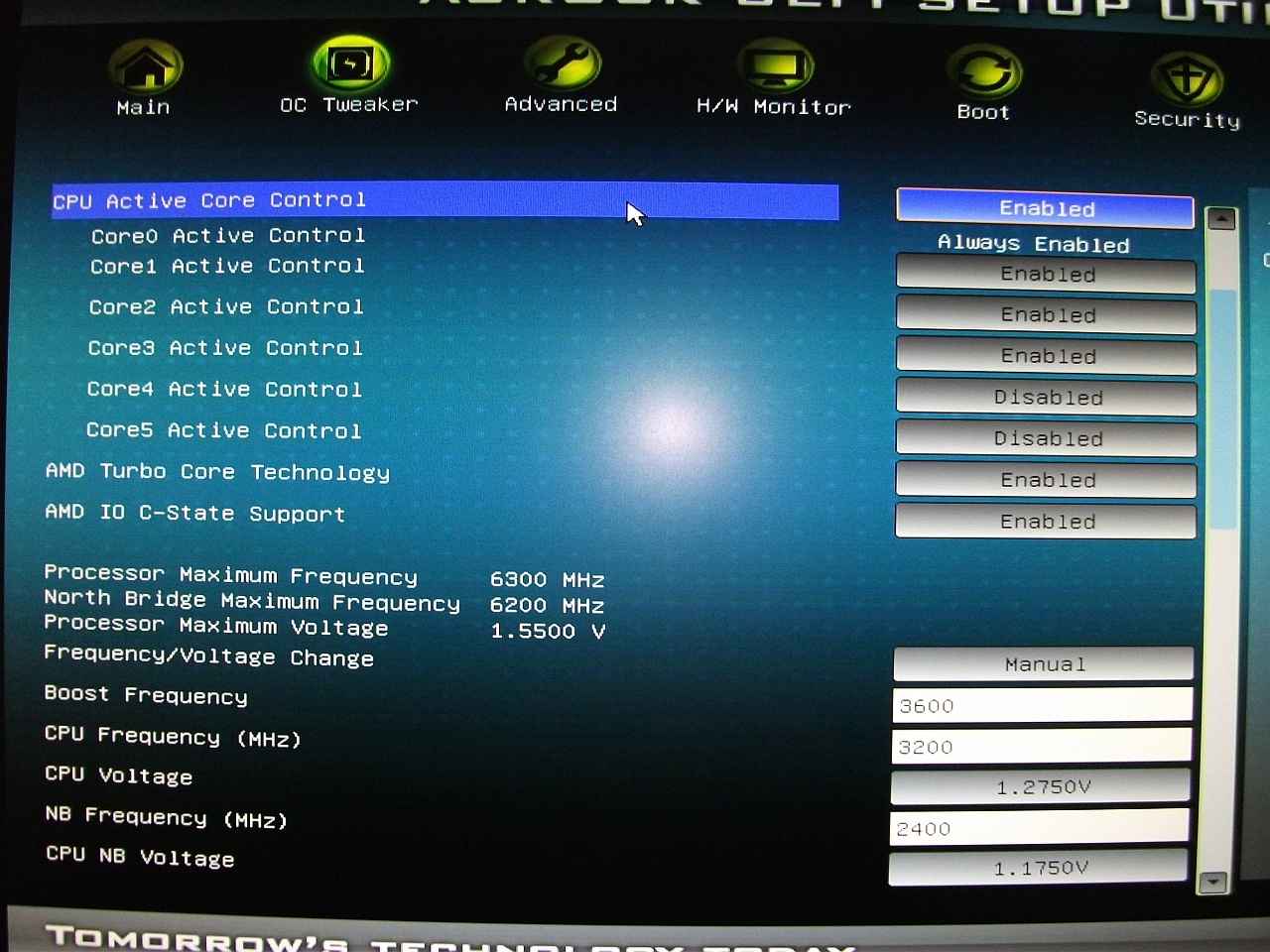

UEFIのActive Core Controlでコアを2つ無効化
Cool'n'Quietが有効になっていて普段はCPUCLKが800MHzまで下がるのでCLKはデフォルトの3.2GHz、Northbridgeは2.4GHzのOC、HyperTransportCLKはデフォルトから変更するとサウンドカードのSoundBlasterが認識されなくなるのでデフォルトのままです

マイクちゃんと使えないしだめだなこのサウンドカード


 4コアになりました~

動画エンコとかBFBC2とかやらないときはこれで十分ですね

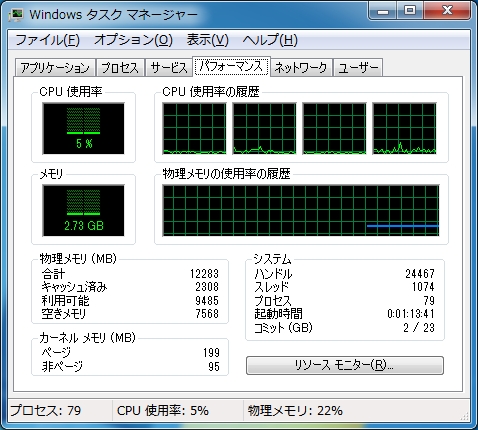

同じ室温じゃないので単純には比べられないですがアイドル状態でコア温度が30℃代だったのが20℃代後半(室温と同じくらい)まで下がりました

拍手[0回]

Deal Extreme 代行

海外通販Deal Extremeの通販代行始めました

サイトはこちら→http://www.dealextreme.com/default.dx/r.41652172



DealExtremeは役立つものやらパチもんやら様々なものを格安+送料無料で扱う香港の通販サイトです

私もLi-ionやフラッシュライトを買うのに利用しているのですが、購入するのにPaypalのアカウントとカードが必要だったりインターフェイスがすべて英語だったりするので

「カードがない」「海外だしカードを使いたくない」「めんどくさそう」

という方は↓のテンプレを使って

dealextremedeputize@gmail.com(@を半角の@に変えてください)

にメールをください

テンプレ


1 名前:

2 名前英語表記:

3 郵便番号:

4 住所:

5 住所英語表記:

6 電話番号:

以下に希望の商品の"名称""URL""個数"を記入してください




 テンプレ終わり

折り返し手数料を含めた合計金額等をメールでお伝えします

手数料は合計金額の15%を頂きます

代金はゆうちょ銀行か楽天銀行のどちらかの口座へ振り込んで頂きます

発送された商品の追跡(トラッキング)サービスは通常1.7ドルかかりますが、15ドル以上の購入ですと無料で利用できます



通常の送料無料エアメールですと注文から実際に届くまでに、在庫状況やDealExtreme、香港郵便のやる気で1月ほどかかってしまうことがあります

パチものだったり粗悪品のものがある可能性があるので他の購入者のレビューや評価の☆の数などをみてよく考えて注文してください

直接配送ですので私が不良などを確認することはできませんし開封することもありません

日々円ドルレートが変動しており入金していただいてから注文を確定するまでに合計金額が高くなることがありますが追加でのお支払いは必要ありません

拍手[3回]

不良品……

いつのまにか10万アクセスも!!

ありがとうございます

更新すくないですけどこれからもよろしくおねがいします



土日に風~Wind~さんに頼まれてたアンプ作ってチェック&テスト段階なんですが…

ボリュームのツマミが不良品!!

ツマミをボリュームのシャフトに固定する小さいネジが回らないw

マルツにメールしたら代わりのものを送ってくれるとのこと

サイト見づらいけど対応は早くていいね



構成は

  • A47
  • 利得:LT1678
  • バッファ:LT1807
  • GAIN:2
  • スイッチ切り替えのバスブースト(コンデンサ差し替えで周波数特性変更可)
  • 電解コンデンサ:ニチコン KW 10V 1000uF
  • フィルムコンデンサ:Panasonic ECQ-V
  • ケース:タカチ MX2-6-10黒
  • Li-ion 14500x1セル3.7V
  • 外部給電:miniUSB(同時充電可)
  • 充電:300mA(3時間程度)
  • MOSFETを使用した低電圧オートシャットダウン
  • 連続動作時間:計測中

写真は納品後か許可をもらい次第で

なぜかMOSFETがちゃんとオンになってくれなくてちょっと詰まったけどなんとか解決



完成テスト中に久石譲のAsian Dream Song聴いたら泣きそうになった…

合唱版の旅立ちの時Asian Dream Song~は中学の合唱コンで隣のクラスが歌ったら最高過ぎて卒業式でみんなで歌ったんだよなぁ

この曲は最高の合唱曲だと思う

次はコスモスあたり?

拍手[3回]
