1年半くらい前にドンキで買った単4x2の3LEDライト(@1000円)薄暗くて微妙なので少しいじってみました。
まだ店頭で売ってるのを見つけたのでパッケージを見たらオーム電機のLED-PL02という製品で、日亜シールが貼ってありました。おそらくNSPW-500CSでしょう
始めLEDの輝度が低いだけかと思っていたのですが、ヘッドの部分を分解してみると中にはこんな基板が…(直径約1cm)
アキシャルリードのインダクタがついているのでチョッパ型のDC-DC？まぁ電池2本の電圧じゃ白LEDを満足に光らせることが出来ないので入ってるだろうとは思ってました。
しかし…出力電圧を計ってみるとなんと電池電圧と同じww壊れてんのか？
暗い原因は電圧不足ということがわかったので日曜日にDC-DCを自作しました。
[1回]

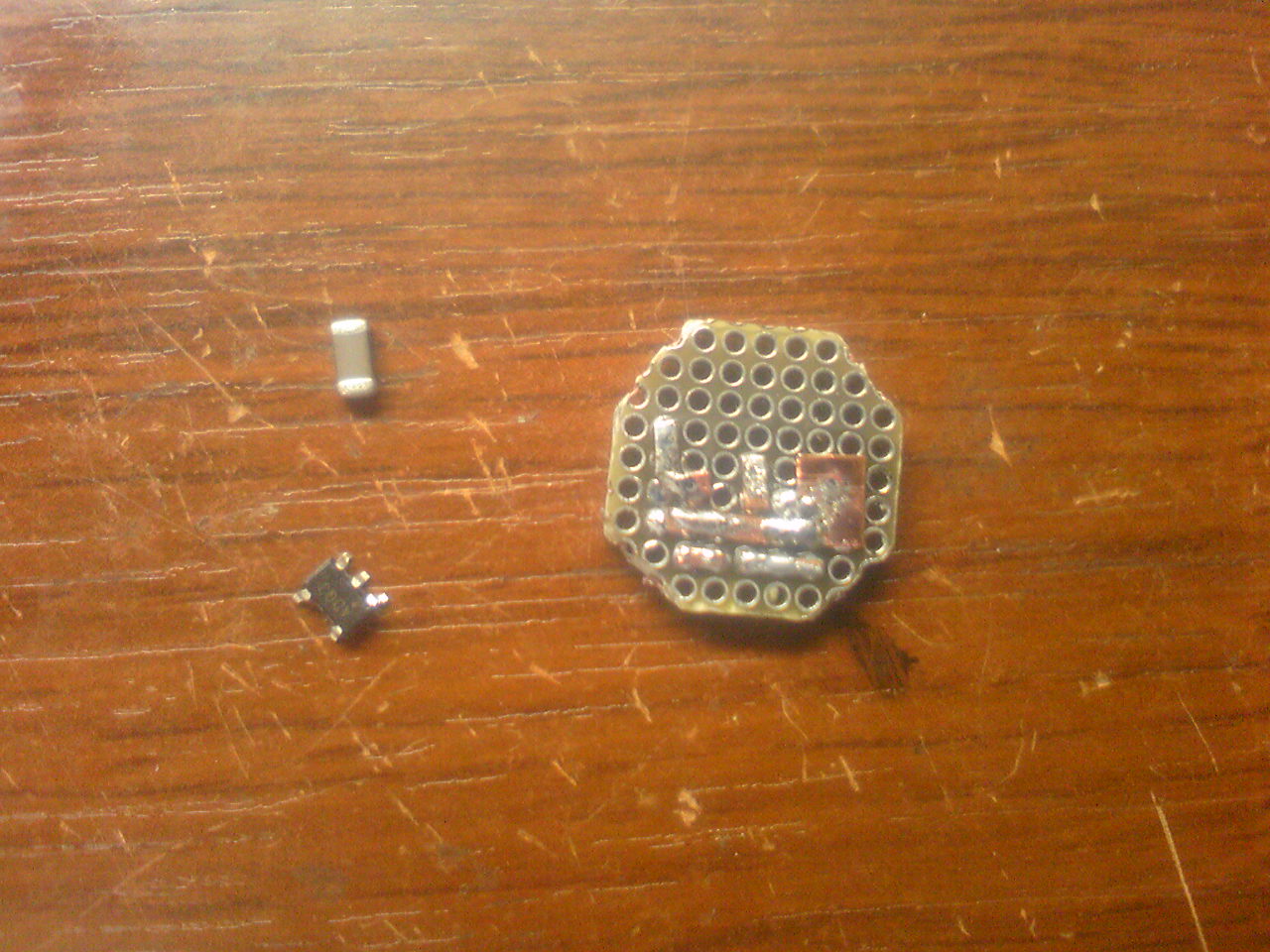

使うICは使い道が無かったMAX1724の3.3V出力タイプ(これの5Vタイプは現在8号に載っています(HT7750を交換)) コンデンサも面実装の積セラを使うのでユニバーサル基板に銅板でパターンを引いてみました。（左下の5本足のがMAX1724です）

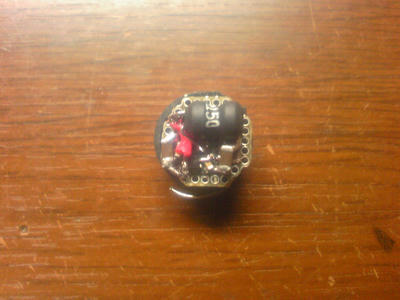

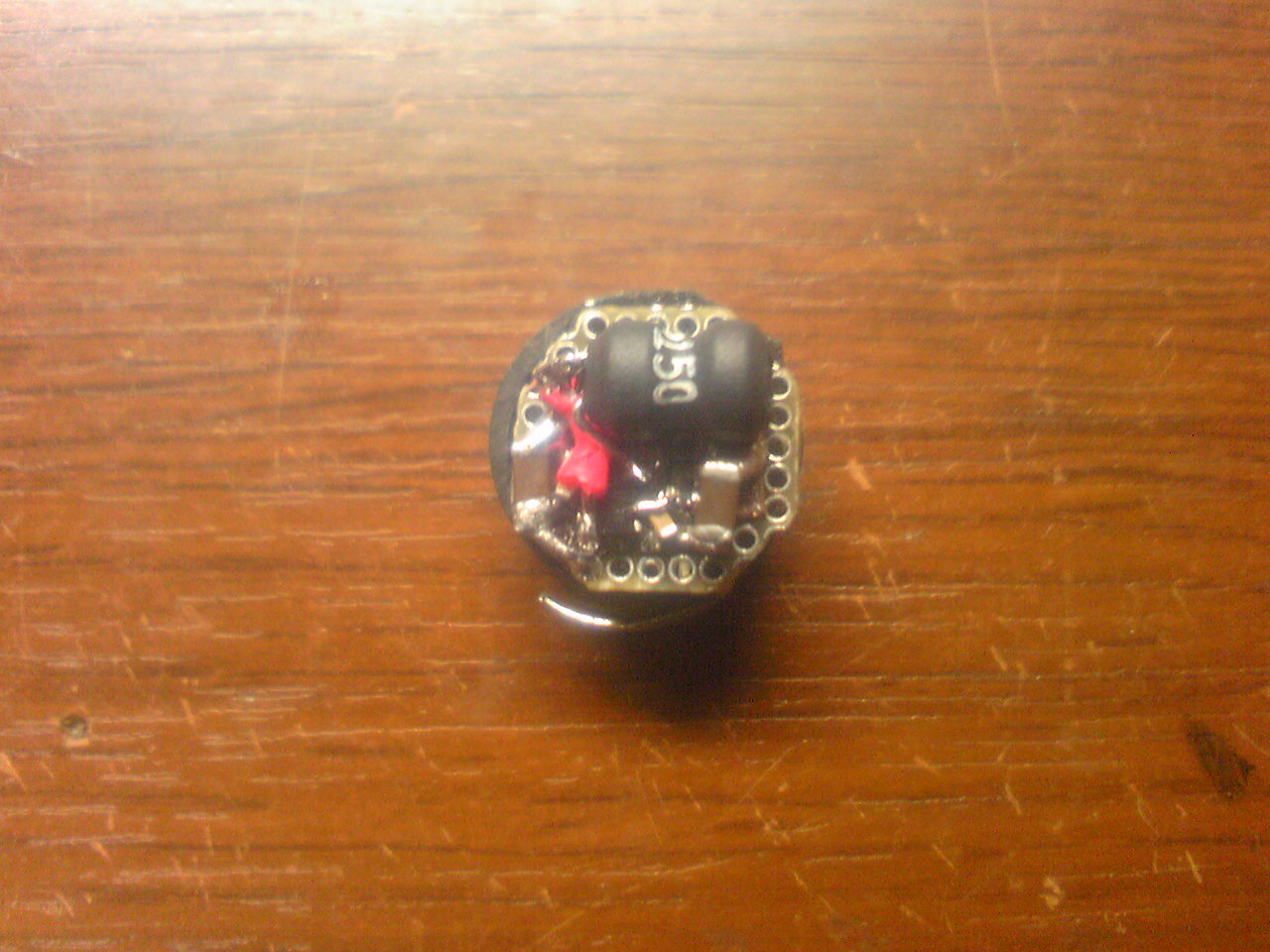

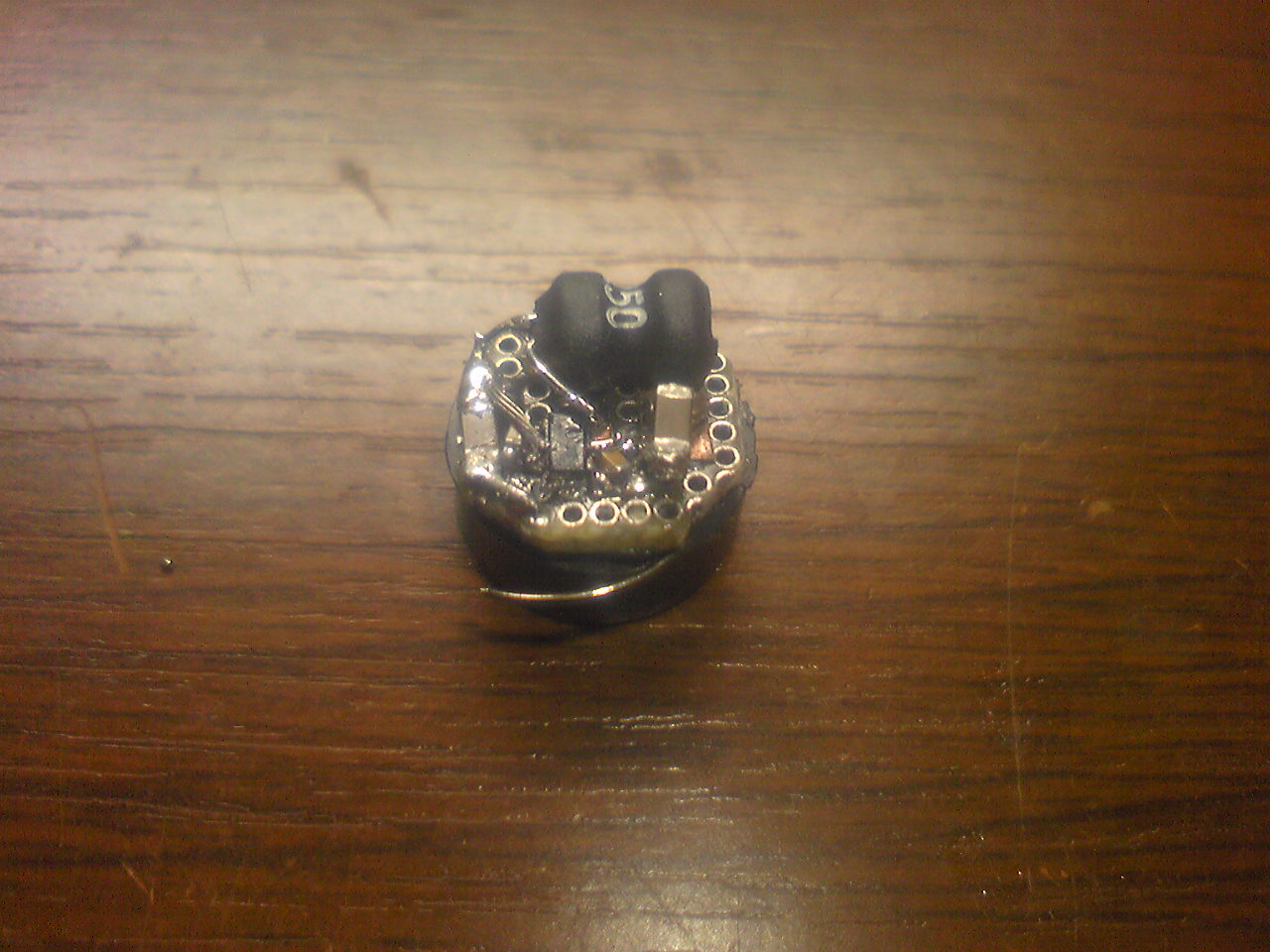

部品実装！
積セラ10uF→積セラ0.1uF→インダクタ15uH→MAX1724→積セラ0.1uF→積セラ10uFx2

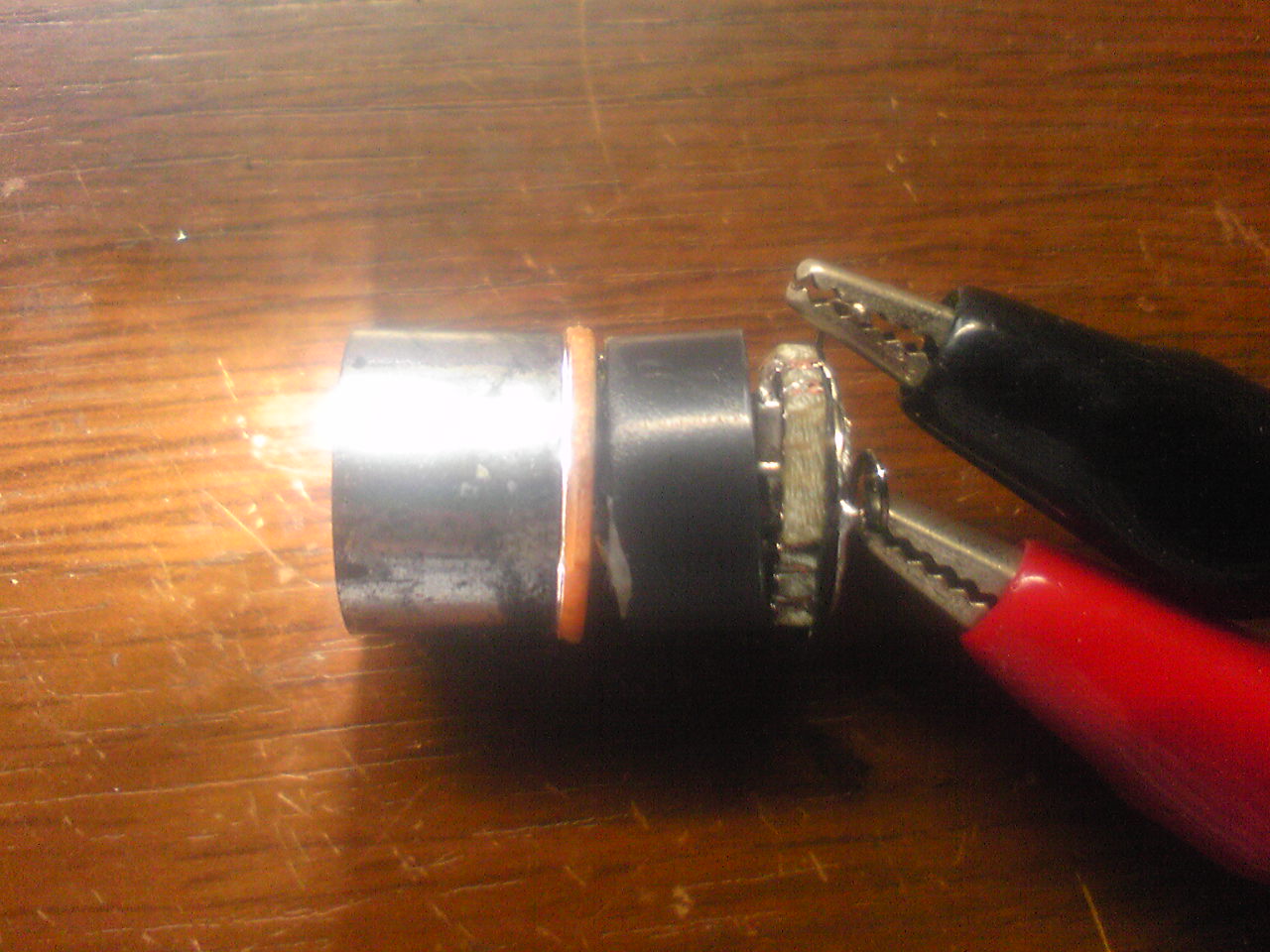

無負荷だと出力リップルのせいで3.3～3.4で安定しませんでしたがLEDに繋ぐと3.304Vで安定しました。どうやら60mAはちゃんと出ているようです。
定格で光らせるととても明るいです～見違えました。
しかも使用済みで1本1V位まで電圧が下がってしまったアルカリ乾電池でもちゃんと光らせることができるように！！
これはうれしいです。リモコンや時計に使うにしてもそんなにすぐには無くならないので古電池が溜まってたんですよね～これなら有効利用できそうです。
月曜日に日亜化学のNSPW500GS-K1に交換しました。正面から見るとムスカになれますww
ただVfが3.2Vでオーバードライブになってるせいか電圧が0.02V降下してしまいました…制限抵抗を入れたほうが良い様です。
