12/27 意外な結果に…

こんばんわ
私はRockBoxが入ったiPodを持っているので、デジタル化された音楽はこれで聴いているのですが、
昨日の夜EeePCに繋いで曲を更新しようとしたらなぜか未フォーマットと認識されてしまい更新ができませんでした。
今まで入れてた曲はデスクトップのHDDに入っていてiPodをフォーマットしたくないので
しかたなくPCのヘッドフォン端子で聴いてみたんですよ……あれ？結構まともじゃないですか
再生ソフトによるのかもしれませんが、ノイズも聞こえないしアンプ繋げばなかなかのものです。
予想外の結果だったのでRMAA（Right Mark Audio Analyzer）というソフトを使ってループバックテストをしてみました。
結果は続きで…

SDカードの件はもう少し後になりそうです。すいません
あと、コメントは大歓迎なので何か言いたいことがあればどんどんどうぞ

このページGoogleで出てきませんね…Yahooは登録できたのですが…


測定は普通にヘッドフォン端子とマイク端子をケーブルで繋いで行いました。
まずは初期設定のままの16bit 44.1kHzの結果です。画像クリックで綺麗な画像がでます。


RightMark Audio Analyzer test report

Testing device	Wave mapper
Sampling mode	16-bit, 44 kHz
Interface	MME
Testing chain	External loopback (line-out - line-in)
RMAA Version	6.2.1
20 Hz - 20 kHz filter	ON
Normalize amplitude	OFF
Level change	0.5 dB / 0.2 dB
Mono mode	OFF
Calibration singal, Hz	1000
Polarity	correct/correct

Summary

Frequency response (from 40 Hz to 15 kHz), dB	+0.05, -0.10	Excellent
Noise level, dB (A)	-91.9	Very good
Dynamic range, dB (A)	91.4	Very good
THD, %	0.0036	Very good
THD + Noise, dB (A)	-82.1	Good
IMD + Noise, %	0.015	Very good
Stereo crosstalk, dB	-94.8	Excellent
IMD at 10 kHz, %	0.093	Good
General performance		Very good

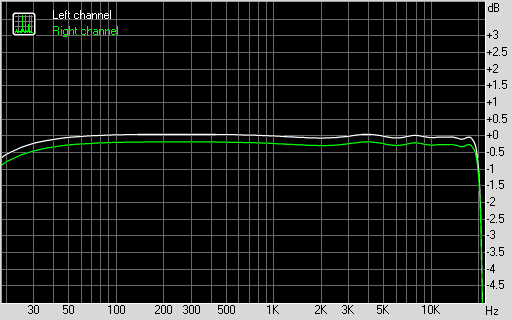

Frequency response

From 20 Hz to 20 kHz, dB	-0.70, +0.05
From 40 Hz to 15 kHz, dB	-0.10, +0.05

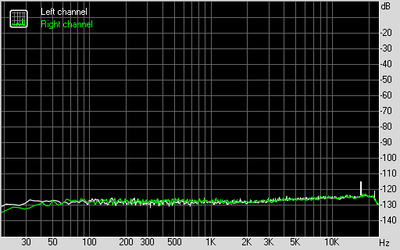

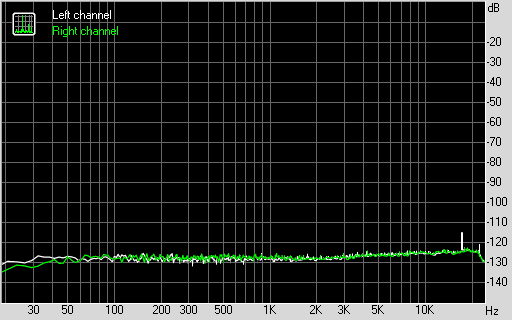

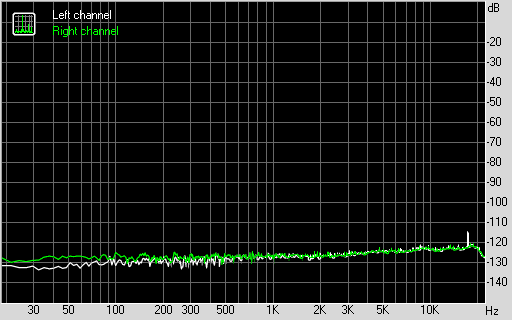

Noise level

	Left	Right
RMS power, dB	-90.0	-90.3
RMS power (A-weighted), dB	-91.8	-91.9
Peak level, dB FS	-76.3	-76.3
DC offset, %	-0.0	-0.0

Dynamic range

	Left	Right
Dynamic range, dB	+90.4	+90.5
Dynamic range (A-weighted), dB	+91.3	+91.4
DC offset, %	-0.00	-0.00

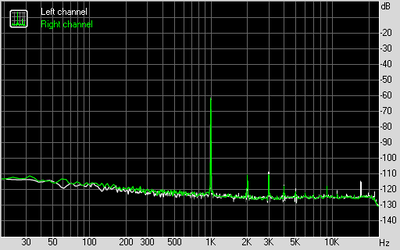

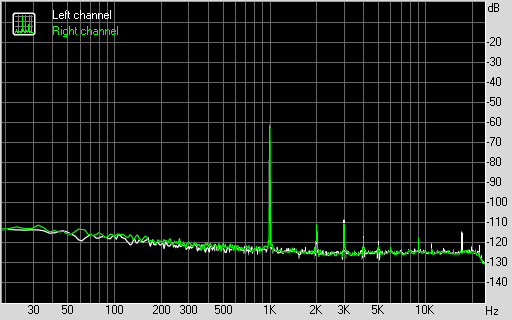

THD + Noise (at -3 dB FS)

	Left	Right
THD, %	+0.0045	+0.0028
THD + Noise, %	+0.0084	+0.0077
THD + Noise (A-weighted), %	+0.0085	+0.0072

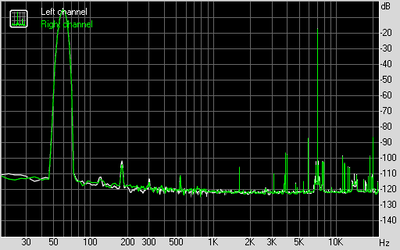

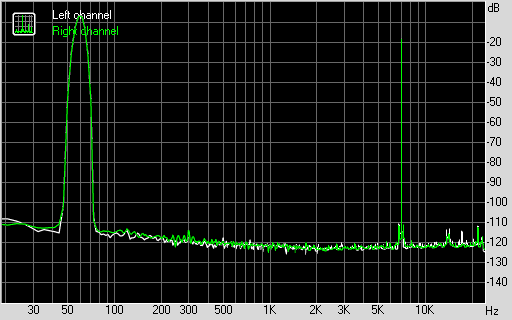

Intermodulation distortion

	Left	Right
IMD + Noise, %	+0.0151	+0.0150
IMD + Noise (A-weighted), %	+0.0130	+0.0128

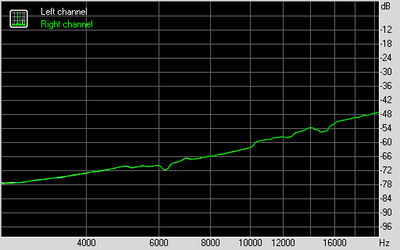

Stereo crosstalk

	Left	Right
Crosstalk at 100 Hz, dB	-100	-99
Crosstalk at 1000 Hz, dB	-94	-94
Crosstalk at 10000 Hz, dB	-88	-88

IMD (swept tones)

	Left	Right
IMD + Noise at 5000 Hz,	0.0312	0.0314
IMD + Noise at 10000 Hz,	0.0785	0.0785
IMD + Noise at 15000 Hz,	0.1698	0.1700



次は24bit-48kHzです。


RightMark Audio Analyzer test report

Testing device	Wave mapper
Sampling mode	24-bit, 48 kHz
Interface	MME
Testing chain	External loopback (line-out - line-in)
RMAA Version	6.2.1
20 Hz - 20 kHz filter	ON
Normalize amplitude	OFF
Level change	-1.0 dB / -1.2 dB
Mono mode	OFF
Calibration singal, Hz	1000
Polarity	correct/correct

Summary

Frequency response (from 40 Hz to 15 kHz), dB	+0.04, -0.11	Excellent
Noise level, dB (A)	-93.7	Very good
Dynamic range, dB (A)	92.7	Very good
THD, %	0.0022	Excellent
THD + Noise, dB (A)	-83.9	Good
IMD + Noise, %	0.0085	Very good
Stereo crosstalk, dB	-95.4	Excellent
IMD at 10 kHz, %	0.0086	Very good
General performance		Very good

Frequency response

From 20 Hz to 20 kHz, dB	-0.55, +0.04
From 40 Hz to 15 kHz, dB	-0.11, +0.04

Noise level

	Left	Right
RMS power, dB	-91.7	-92.2
RMS power (A-weighted), dB	-93.6	-93.7
Peak level, dB FS	-78.3	-78.3
DC offset, %	-0.0	-0.0

Dynamic range

	Left	Right
Dynamic range, dB	+91.7	+91.8
Dynamic range (A-weighted), dB	+92.7	+92.8
DC offset, %	+0.00	+0.00

THD + Noise (at -3 dB FS)

	Left	Right
THD, %	+0.0023	+0.0022
THD + Noise, %	+0.0074	+0.0073
THD + Noise (A-weighted), %	+0.0065	+0.0063

Intermodulation distortion

	Left	Right
IMD + Noise, %	+0.0085	+0.0086
IMD + Noise (A-weighted), %	+0.0071	+0.0073

Stereo crosstalk

	Left	Right
Crosstalk at 100 Hz, dB	-97	-98
Crosstalk at 1000 Hz, dB	-94	-95
Crosstalk at 10000 Hz, dB	-90	-90

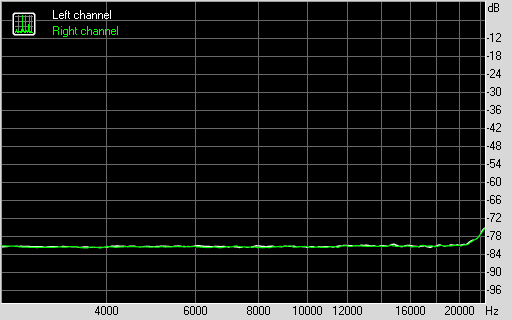

IMD (swept tones)

	Left	Right
IMD + Noise at 5000 Hz,	0.0086	0.0084
IMD + Noise at 10000 Hz,	0.0083	0.0085
IMD + Noise at 15000 Hz,	0.0090	0.0086

…Very goodですよ！グラフみてもよくわからないですがｗｗビックリですね。周波数特性？とクロストークはExcellentですし。
最近のノートPCはみんなこんなもんなのでしょうか？ちょっと分解したくなってきましたｗｗ

さて明日はいよいよアンプでお世話になってる司さんとnabeさんとこのOFF会です。楽しみですね～
ついでに部品買ってきてまたヘッドフォンアンプを作ろうと思います。今回はA47のポタ機の予定です。
今までに作ったアンプも今度まとめて紹介しますね。
でわまた～



>
