諸事情で更新出来ませんでした…
一昨日は山猫名義で司さんとnabeさんのオフ会に行ってきました。
いろいろなヘッドフォンやアンプを聴かせて頂いたり、参加者の方々と交流が出来てとても有意義な時間を過ごすことが出来ました。
また機会があれば是非参加したいですね。
さてタイトルにある8号ですが、オフ会にいったついでに部品を集めて来たので作ってみました。
今回はポータブルのA47+アクティブDCサーボの単3乾電池1本動作です。
ケースはタカチのMX-2-6-10で結構小さく出来たかな
図のおかしいところなどを更新しました。まだあったの気づかなかった…
[1回]
8号の回路図はこちら

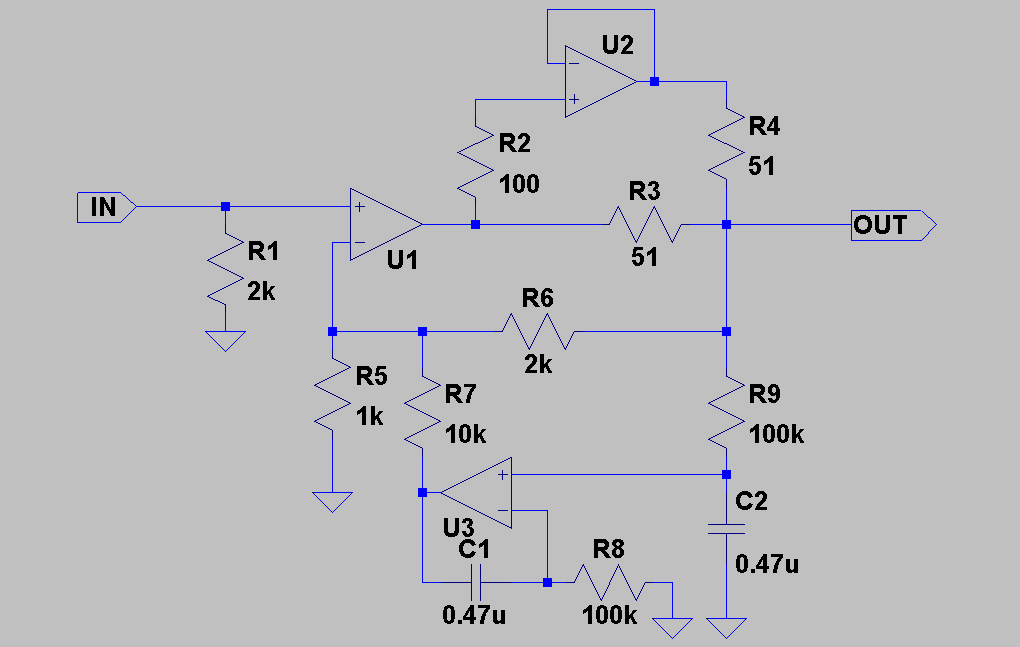

これがアンプ部分。ただのA47ですねｗ
私の使っているヘッドフォンはK414P(32Ω 110dB/mW)なのですが、ラインアウトから出力をとると、かなり音量とれますね(音量0を12時とすると3時くらいで大きすぎるくらい)
ポータブル用ですし高インピーダンス低能率ヘッドフォンを使わないのであればR6は1kΩくらいで十分だと思います。
zobelも付けたほうがいいかなぁ

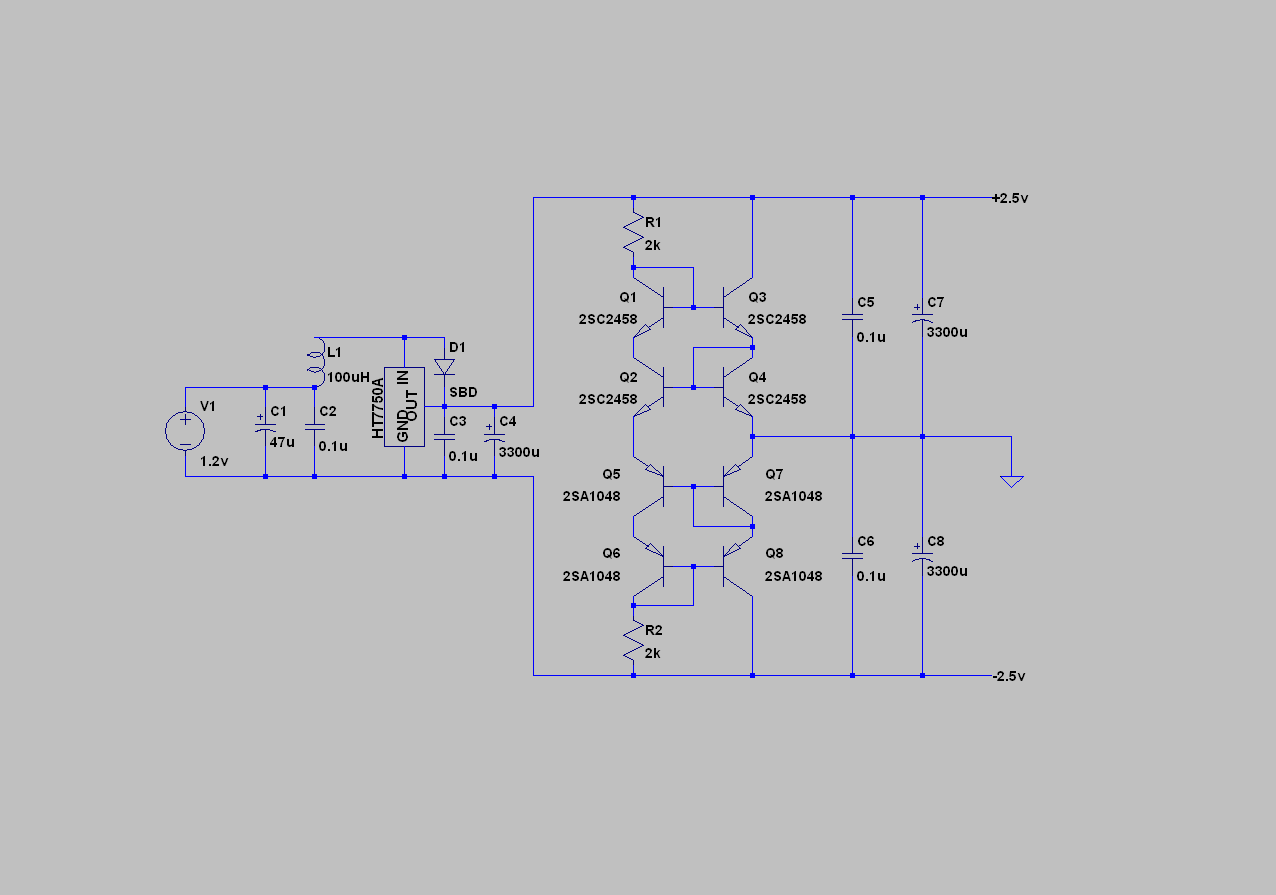

こちらが電源部。ニッケル水素電池からの1.2vをHT7750AというDC-DCコンバータで5vに昇圧し、カレントミラー回路を使ったエミッタフォロア分圧で+2.5v -2.5v GNDを作ります。
HT7750の効率向上やノイズを消す為に前段と後段に0.1uFの積セラを入れ、7750の各足にフェライトビーズを付け出力にニッケミKZE3300uFを入れました。
図に入れるの忘れてましたが、分圧に使ったトランジスタは2SA1048と2SC2458です。こいつは1015と1845の小型パッケージ版で使いやすいですよ。
トランジスタの向き間違ってました…

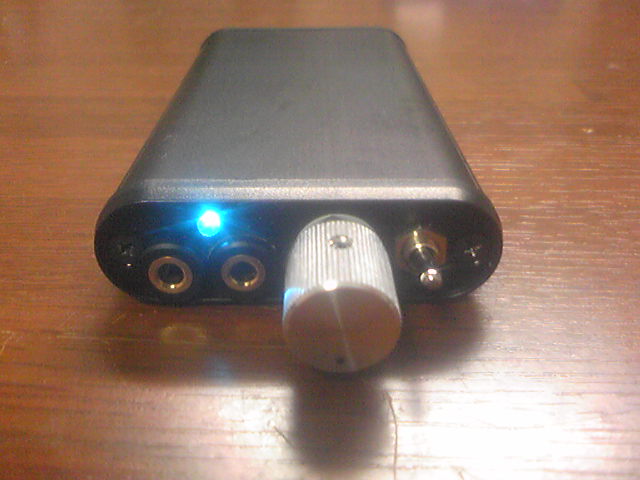

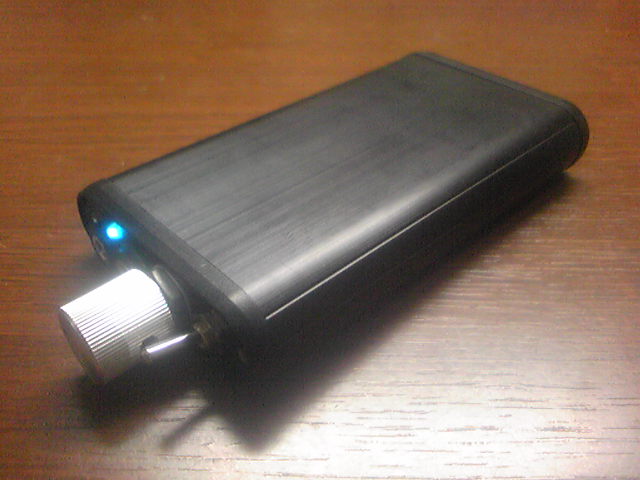

完成したのがこれ
金属ケースいいですね～なんか高そうにみえてｗｗ
つまみは千石で買ったアルミ製のものです。

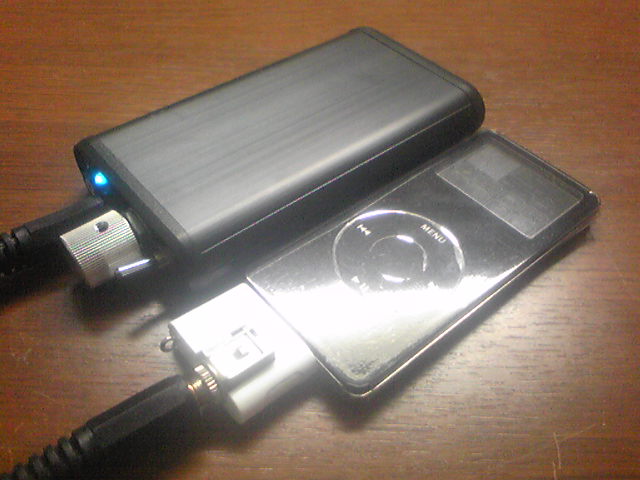

iPod nanoとのサイズ比較です。少し大きいので一緒にポケットにつっこんでも音量調節がしやすいです。

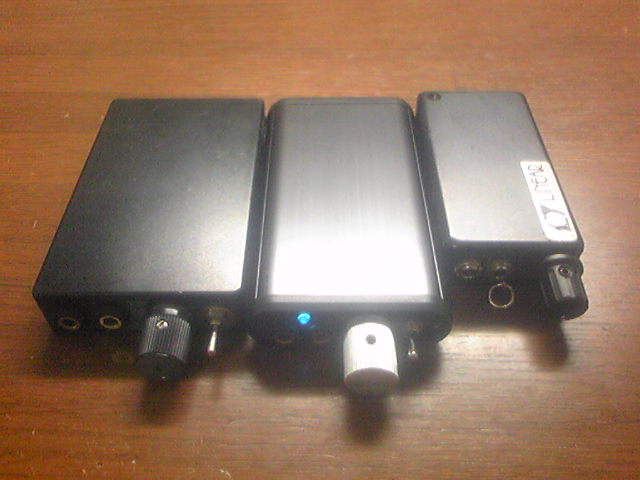

歴代機と並べました。左が5号(紫稍花さんのNo.15アンプ＋単三1.2v→5ｖ昇圧版 SW95)右側が6号(nabeさんのOPアンプ＋ダイヤモンドバッファアンプ＋単四1.2v→5v昇圧版 TW4-2-8)
6号の方が小さいですが、iPod nanoより小さくて音量操作がし難かったのでこれくらいが丁度いいですね。

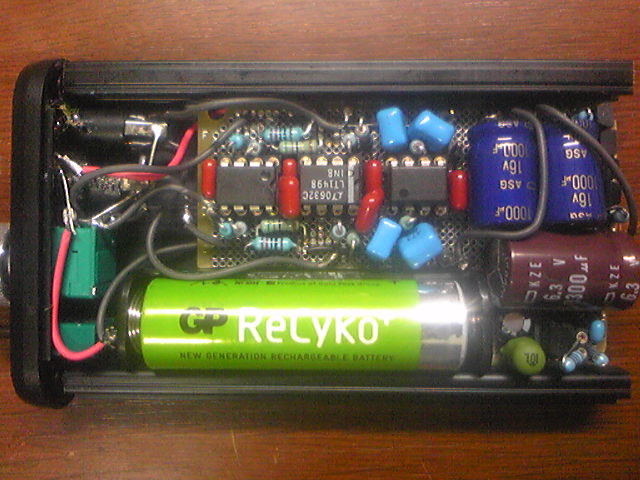

内部がこんな感じ。一番右のOPアンプはDCサーボの石なのですが、配線ミスってて片ch発振しちゃったのですがまだ直してません…正直DCサーボ無しでも十分なんだもんｗｗ直しました。使ってないですがｗｗまたエージングが最初からやり直しです。現在はAD823を入れてます(もったいない…)
右下の緑のコイルがあるあたりが昇圧部分です。デカップリングコンもKZE3300uFを使いたかったのですが入りませんでした…もうちょっと詰め方考えれば入ったかも…
ボリュームはALPSのRK9です。

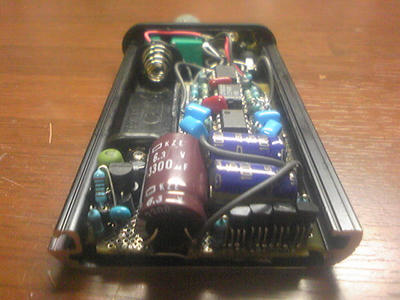

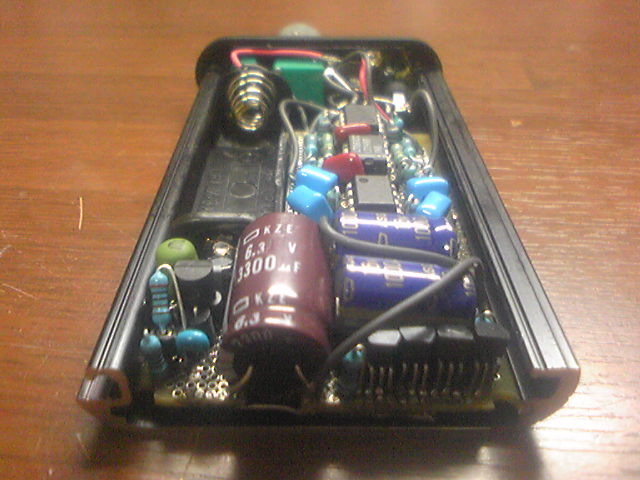

後ろから見たところ。
右下の2段重ねのトランジスタが分圧部分です。
今の組み合わせはLME49720(LM4562)+LT1498ですがとても良いですね。
低域がスッキリしていて(量はあります)モコモコしないので圧迫感が無く聴きやすいです。
高域や中域もとても綺麗で夜電気消して寝ながら聴くと最高ですよ～
ただ打ち込み系の楽曲にはあまり向いてないと感じました。
COMMENT
無題
しかしまぁ、この部品数をこのサイズに納める技術には脱帽します。
自分なら、確実に倍のサイズになりますね（笑
しまった
2kΩです…
電源について
電源部から伸びてる+2.5Vと-2.5Vは、それぞれオペアンプのV+とV-につなげばOKですか？
無題
あとOPアンプの4、8番ピン直下とGNDの間をそれぞれ0.1uFほどのフィルムコンで繋いでやるといいでしょう(パスコン)
スペースがあるのなら10uFくらいの電解コンも並列に繋ぐといいと思います。
パスコンにはタンタルコンがいいみたいですが、故障モードが短絡なので注意です。
無題
横にしてこの大きさのコンデンサ入るんですね…自分は馬鹿正直に垂直に330uF/16VのOSコンを植えてます。
トランジスタ、実装面積稼ぐなら2SC3668/2SA1428なんかもいいですね。
DCサーボあり／なしで音とかどうですか？
このサイズでサーボまで作り込んでる人はあんまりいないので、音的にどれくらいか興味あります。
DCサーボ
まぁそれはいいのですが低電圧駆動でFET入力のOPアンプが無い!!
なんとかAD8066が5vからだったのでのっけてみました。3vくらいで良いの無いかなぁ
>>maoさん
元々サーボ無しの状態でオフセットがほぼ0だったので(ちょっw)音の違いはわかりませんでした…
可聴域外のHPFみたいなのでたぶん音に変化は無いと思います。
しかも元々オフセット無いところにAD8066着けると～20mVほどに…
私の作りが悪いのでしょうか。
1428/3668
マルツのウェブページで見てみたのですが小さくてよさそうですね。
情報ありがとうございます。でも単価が少し高いかな…
1048/2458はサトーで10個まとめて買うと168/210円なんですよ。
両方買うと片方しか値段確認しないのでどちらも168円で買えたりしますw
無題
コンデンサは10φのものなら横倒しで入ります。
KZE3300は12.5φなので基板をくり貫いて実装。切るのが大変ですね
自分は大容量コンデンサ信者(?)なので少なくとも1000uFは入れてます。
