8号v3制作

また放置になってました…
先週オフで知り合った方と3人で秋葉原にお買い物に行ったのですが、
1人の方に依頼を受けたので8号また作りました。ケーシングは自分でするから基板いっぱい使っていいとのことだったのでアホなことしてみましたよw

サムネが出ない…

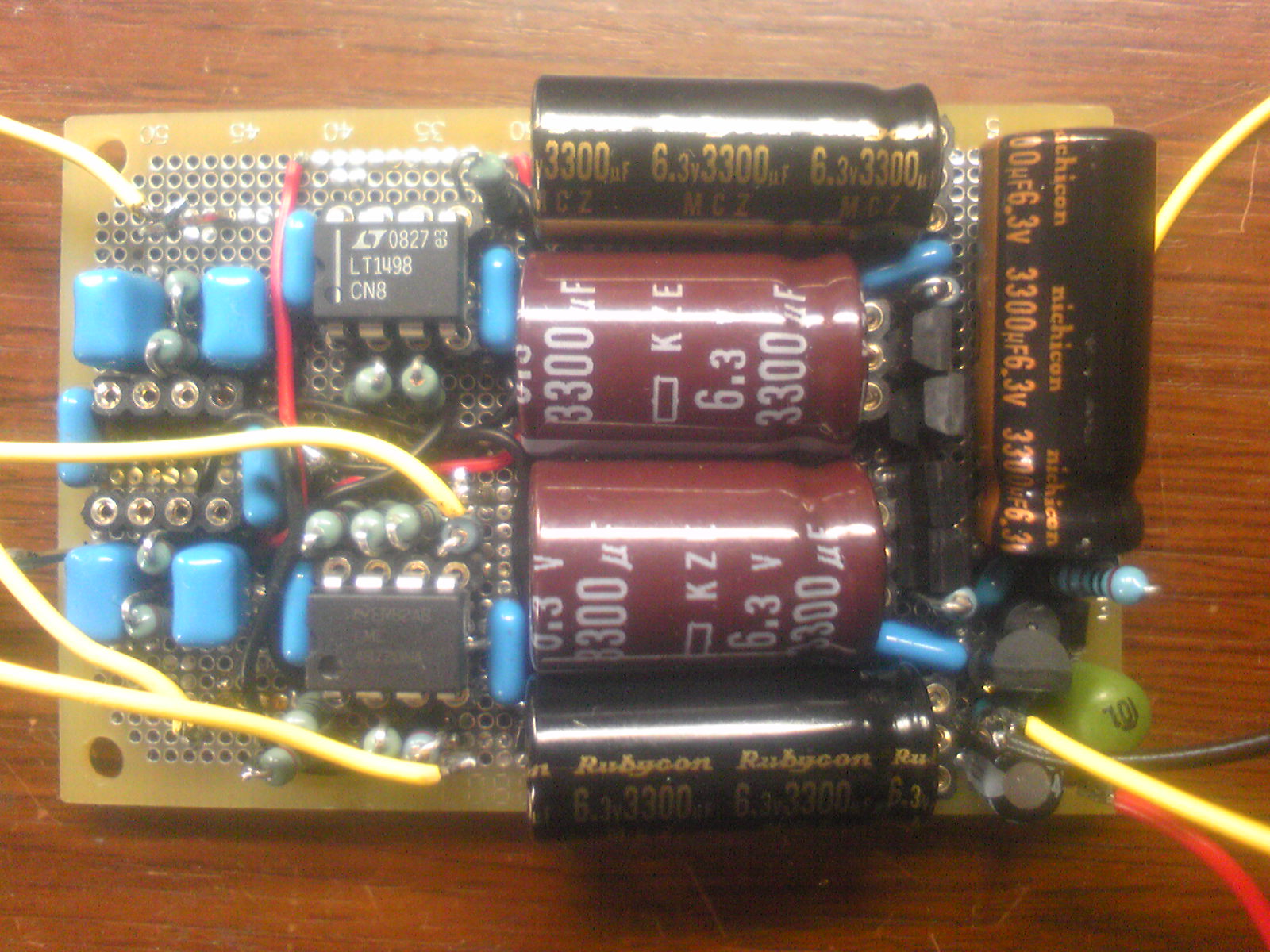

コンデンサが3300x4になってますwwしかもニッケミKZEとルビコンMCZの混合wさらに昇圧部はニチコンHZですw
ポタなのにこんなに積んでバカでないの？って感じですがまぁいいのです。
音は私が聴いた限りではプラセボが入ってとても良く聴こえましたが、今日渡したときに聴き比べて貰ったら低域の締まりなんかは1000uより良いかなって感じだけどそこまで変わらんとのことでしたw>
ポチッと→

依頼されたnabeさんアンプも完成!

途中まで仕上がっていたnabeさんアンプ1.2→5v昇圧版のほうも出来上がりました。

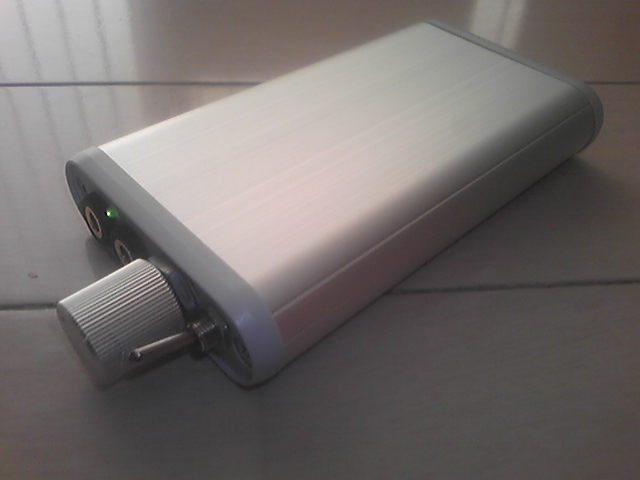

ケースは前に6号として作ったときはタカチのTW4-2-8でしたが今回はMX2-6-8を使い、見た目もよく仕上げてみました。
LEDがボリュームとスイッチの間に隠れてますｗ

>
ポチッと→

8号改型制作!!

久しぶりの更新となります(汗
タイトルですが、知人から8号と6号(nabeさんアンプ)の制作依頼を請け、まず8号のほうが完成しました。

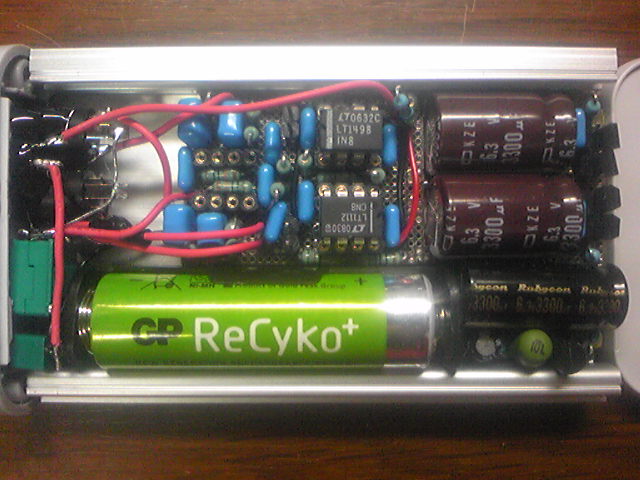

中身はこんな感じ

昇圧部の平滑コンデンサをルビコンMCZにしたので、デカップリングにニッケミKZE3300uFが使えました。満足w

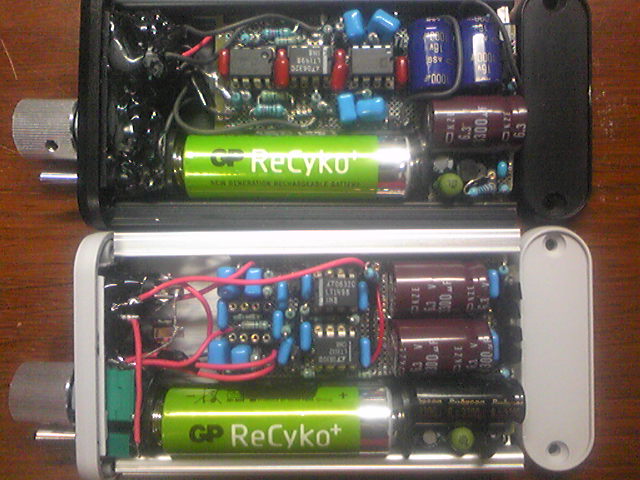

8号との比較

昇圧部分が結構小さくできましたね～。zobelフィルターも追加してあります。

>
ポチッと→

ヘッドフォンアンプ8号制作！

諸事情で更新出来ませんでした…
一昨日は山猫名義で司さんとnabeさんのオフ会に行ってきました。
いろいろなヘッドフォンやアンプを聴かせて頂いたり、参加者の方々と交流が出来てとても有意義な時間を過ごすことが出来ました。
また機会があれば是非参加したいですね。

さてタイトルにある8号ですが、オフ会にいったついでに部品を集めて来たので作ってみました。
今回はポータブルのA47+アクティブDCサーボの単3乾電池1本動作です。
ケースはタカチのMX-2-6-10で結構小さく出来たかな

図のおかしいところなどを更新しました。まだあったの気づかなかった…
