途中まで仕上がっていたnabeさんアンプ1.2→5v昇圧版のほうも出来上がりました。
ケースは前に6号として作ったときはタカチのTW4-2-8でしたが今回はMX2-6-8を使い、見た目もよく仕上げてみました。
LEDがボリュームとスイッチの間に隠れてますｗ
[0回]

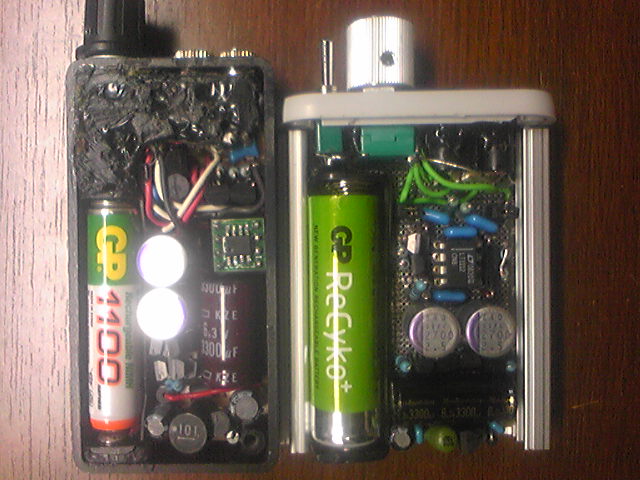

中身はこんな感じです。左が6号(変な黒いのはグルーです。)
曲面であまりないとは言え横幅が増えているので単3電池駆動にしました。
ルビコンMCZだと基板に穴あけなくても入るしL寸もちょうどいいですね～
デカップリングはこれもOS-CON2.5v2700uFに逃げました(汗
±2.5でこのコンデンサは危険ですが、実際OPアンプをつけてヘッドフォンなどの負荷をかけると電池MAXでも4.98vが最高なんで大丈夫でしょう(ェ

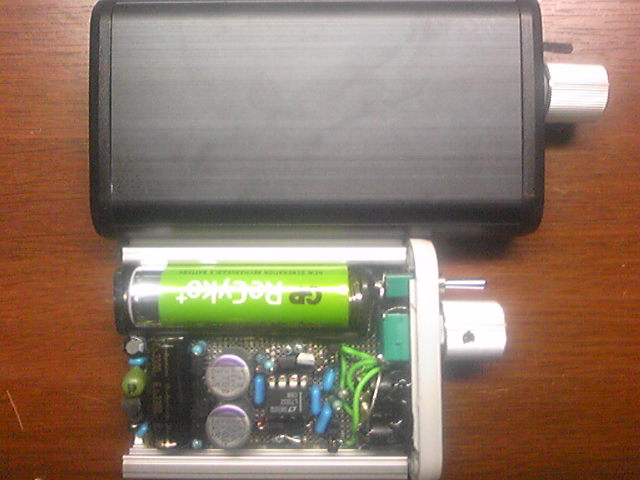

外見はこんな感じです。横幅は増えてますが(フロントパネルから見て)奥行きは減りました。

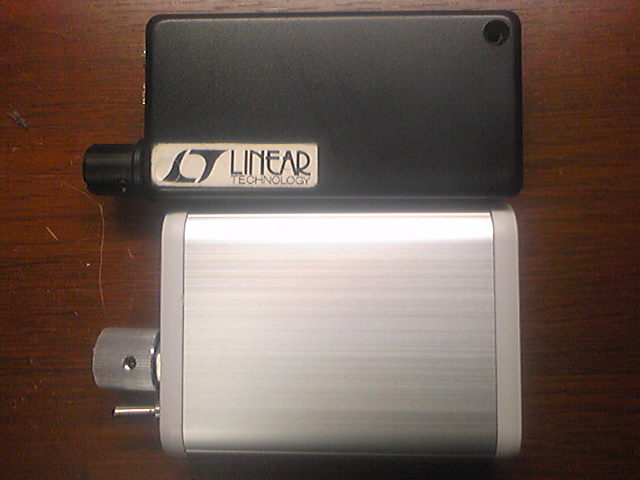

8号との比較
COMMENT
無題
先日のオフでお世話になりました、なおぴ！です。
当日見せてもらったものもすごいと思いましたが、nabeさんアンプの方もよりコンパクトになっていてすごいです。
ケースがかなりおしゃれですね。うらやますぃです
無題
どうもお久しぶりです。コメントありがとうございますね。
今回は綺麗に纏められたかな？という感じです。6号の方はぐちゃぐちゃです…
自分用も作り直そうかな
この金属ケースいいですよね。触ったときのヒンヤリ感がなんともw
これからポタ機作るときは全部このシリーズのケースにしようと思ってます。
無題
です。私は据え置きにしましたので、ケース内はスカスカです。次の作品を楽しみにしています。
無題
ありがとうございます
私もこのnabeさんアンプのトランス電源verはスカスカです。
知り合いの方がお菓子の箱に入れていたので次はそれもいいなぁ～とか思ってます。
もともと6号はフリスクのケースに詰めようとしていたのですが、ミニジャックが入らなくて諦めた過去があります…
