完成しました。v1は不具合があって分解したので欠番です。
[1回]
[仕様]
･ケースはタカチMX2-6-10
･A47+パッシブDCサーボ
･分圧はLT1492(SOP)のレールスプリッター+カレントミラーバッファ(やり過ぎ??)
･抵抗にタクマンREY、コンデンサにニッケミKZH16v1800uF(ソケット式なので差し替え可)フィルムコンは贅沢にWIMAを使用
･3.6v900mAhの単3型Li-ion電池を使用(実際に計ってみたら740mAhくらいでした。(3.7Vセル用の4.2Vで充電してるので若干多めに充電されてます))
･充電回路にLTC4054を使用。5vのACアダプタを繋ぐと約450mAで充電します
･気になる電源電圧は12v!!昇圧にMAX761を使いました
･MAX810Tで電圧監視を行い、電池電圧が3.08v以下になるとMAX761がシャットダウンします(バッテリーにプロテクトはついてますが念のため過放電対策です)

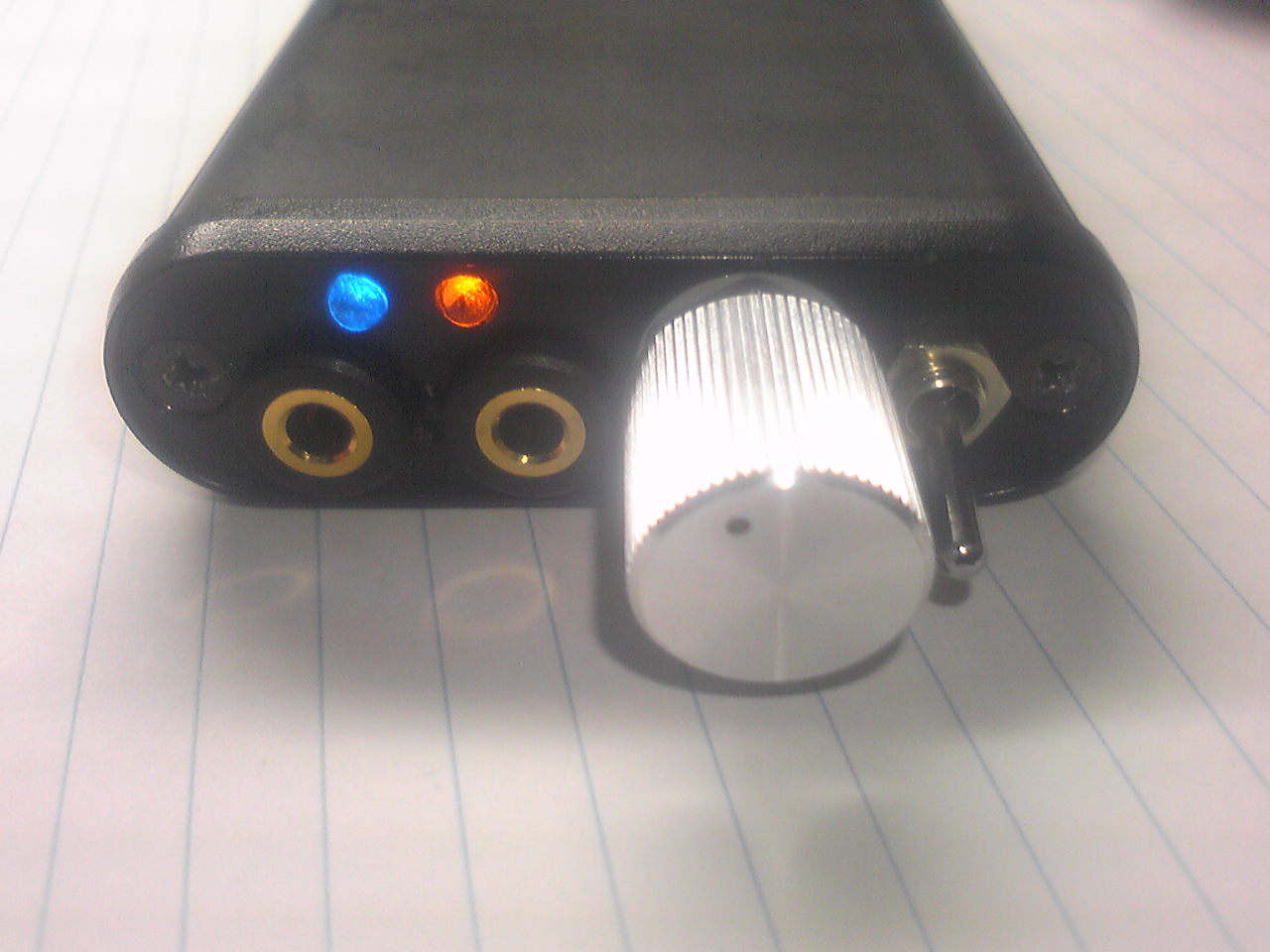

充電中は橙のLEDが光ります

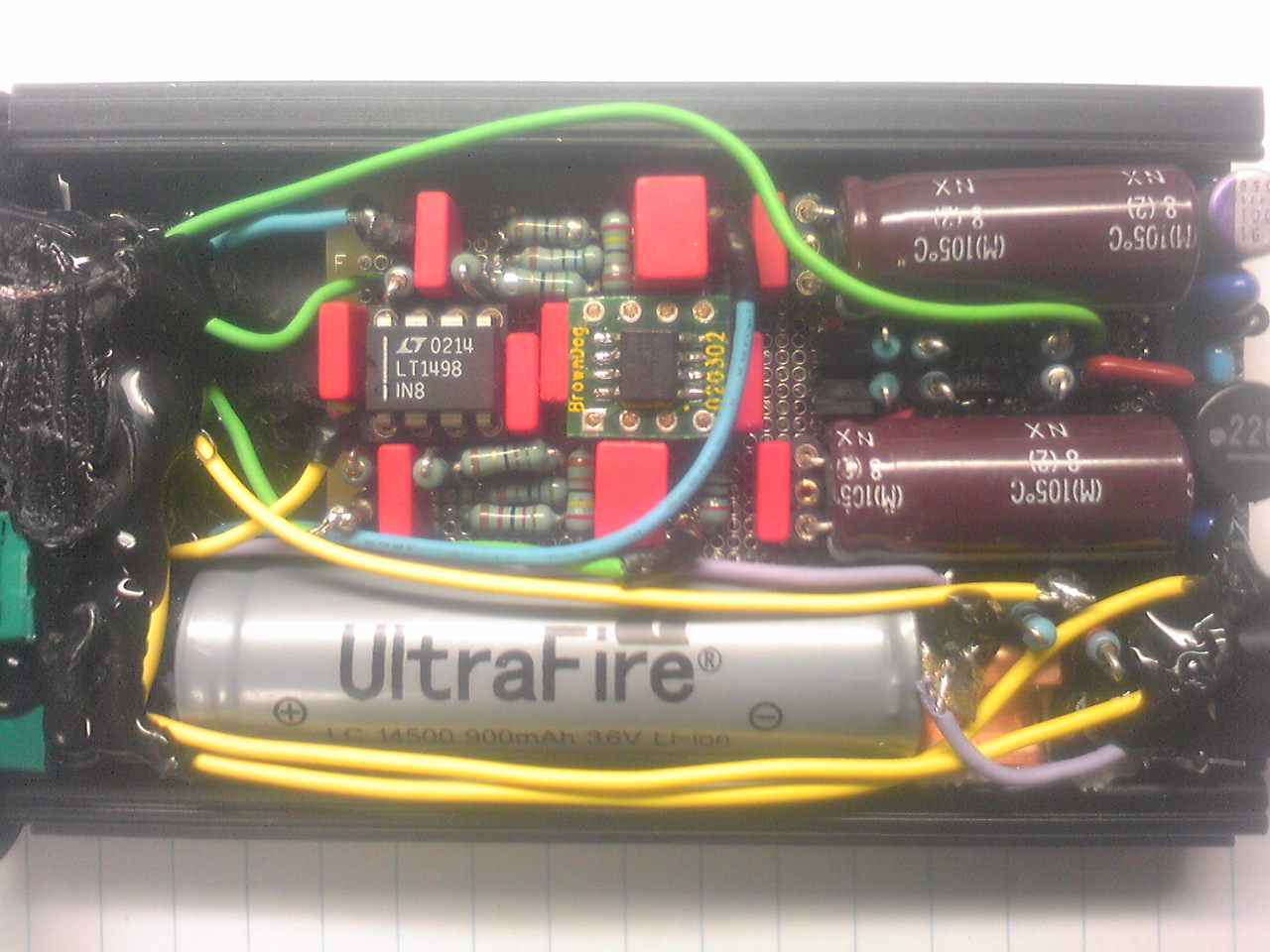

中身はこんな感じ。右上が昇圧部。コンデンサの間が分圧部
右下が充電部。放熱用に銅板がついてます

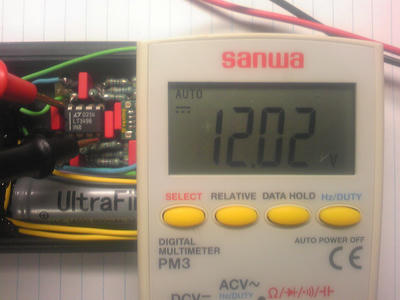

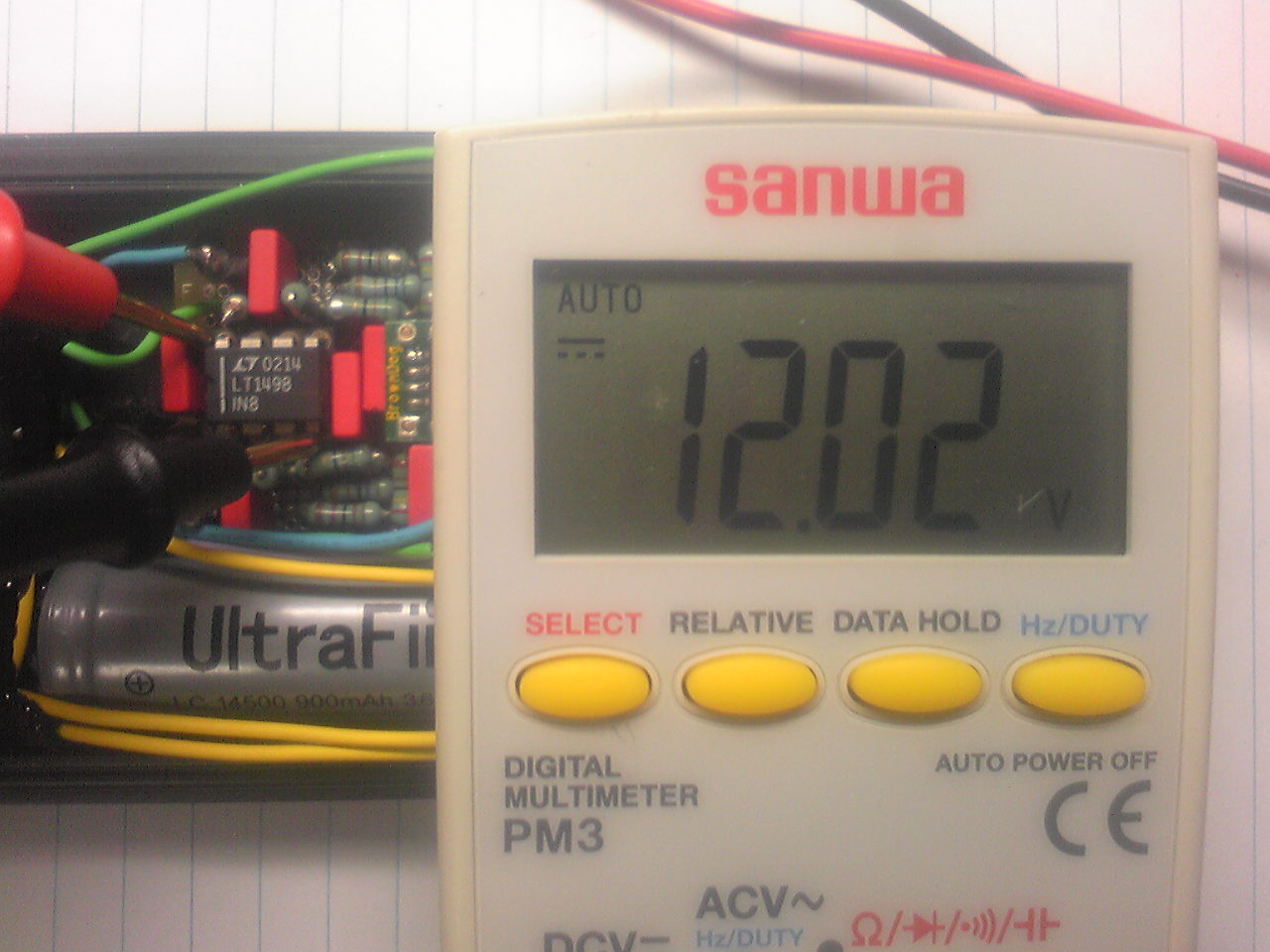

OPA211とLT1498の組み合わせで12.02v
1発で全ての部分が動いてくれました。うれしい
オフセットはほぼ0mV。苦戦してたLT1364も無事動きました～(^_^)v
