先日書いた通り新しく作ったアンプです。やっとLED付けたので上げ
[0回]
ここで、知ってる人は「ん?」と思うと思いますが、TLE2426の動作保証電圧は4Vからですので4Vを下回る時間が多いLi-ion電池１本で はよろしくないですね〜
作り終わってから思い出しました。
もともと2本動作を想定してたってのもありましたがやってしまいましたよ…
マージンや出力のバッファで４V以下でも分圧は正確なので結果オーライということで
基板の取り外しできるので単3x4電池ボックスに入れればLi-ionx2動作させることは出来ます。

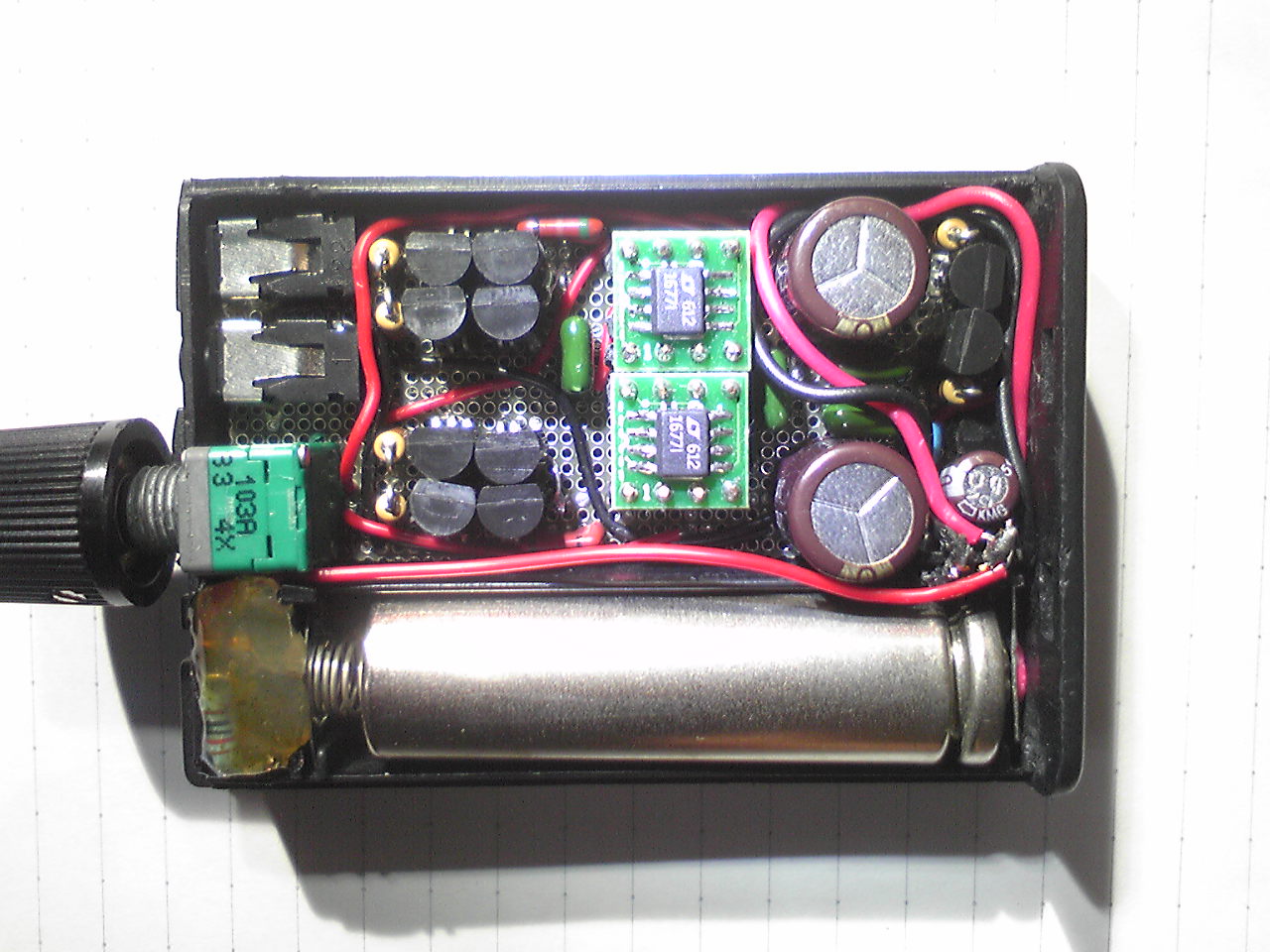

中身
ボリュームのナットを付けていないのでツマミ付けたままでもちゃんと蓋の開け閉めはできますよ。
トランジスタは2SA1015と先日とうとう新規設計非推奨になった2SC1815のペアで、全部で20個使ってます。

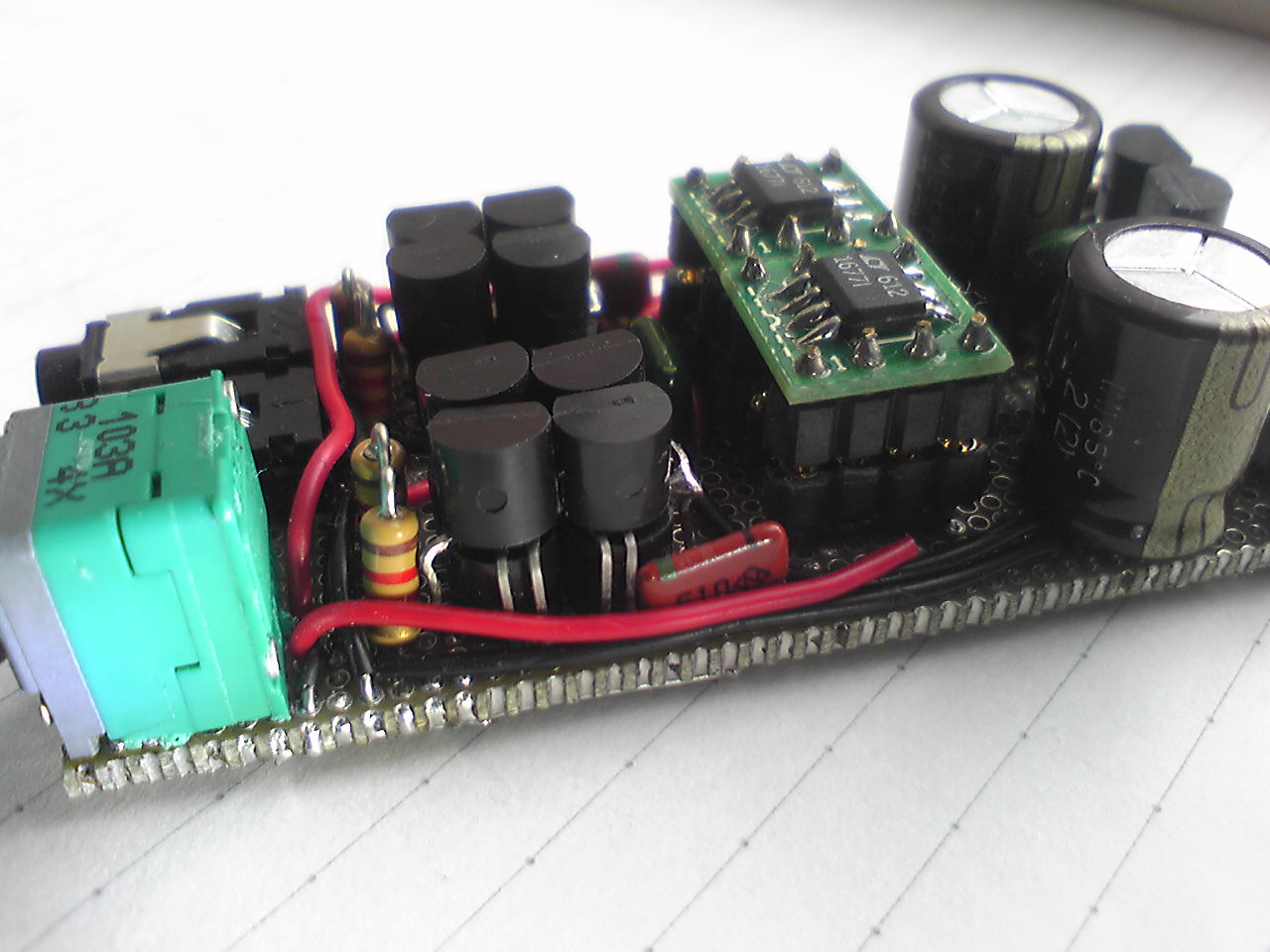

10個じゃないかって?いいえ20個です。省スペースの為にトランジスタの2段重ねをしているので10個のスペースに20個入っているんです。
陰になっててわかりにくいね…
デカップリングは日本ケミコンの型番無しのコンデンサで16V1000uF
なにものなんでしょうか??

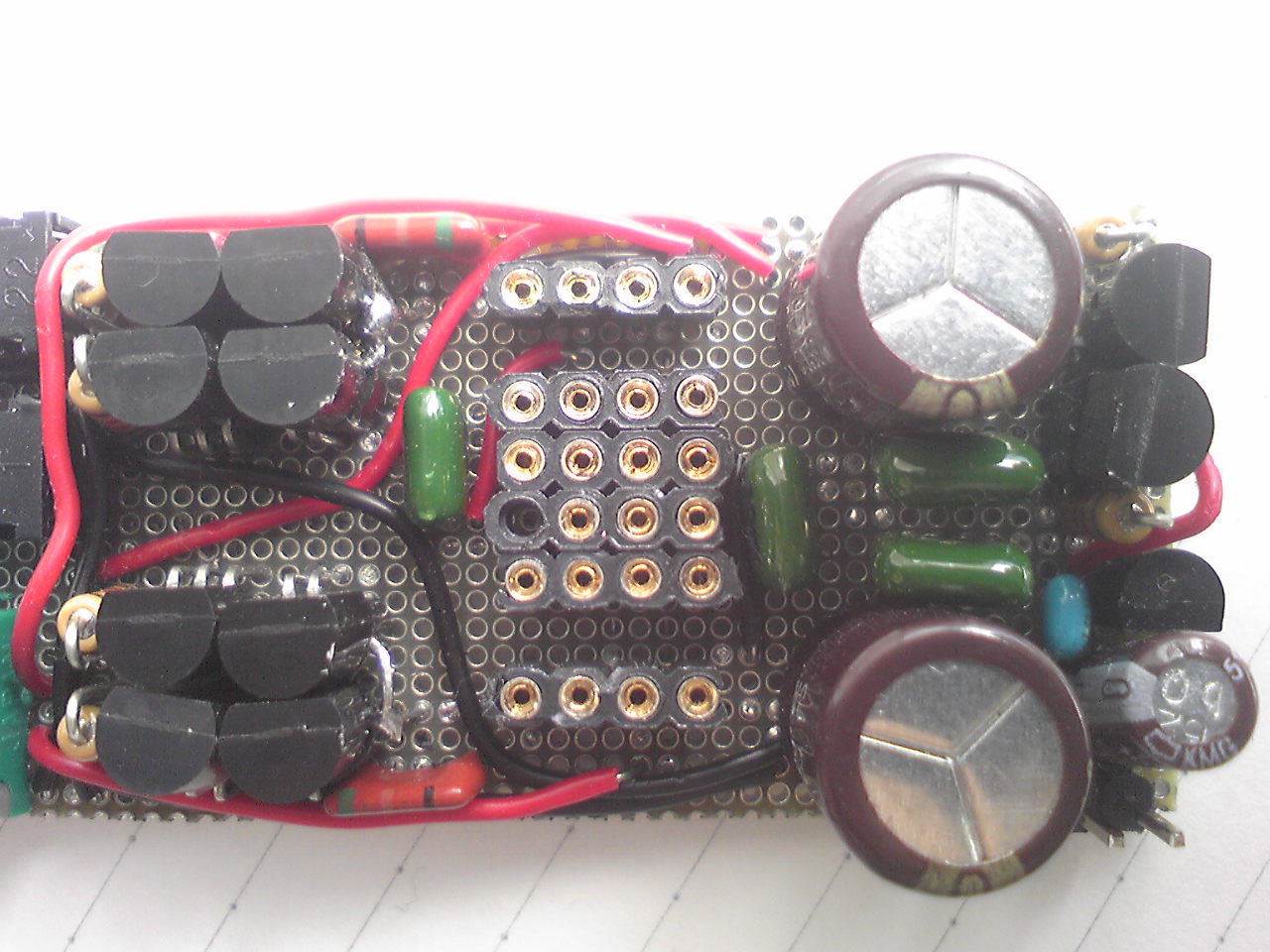

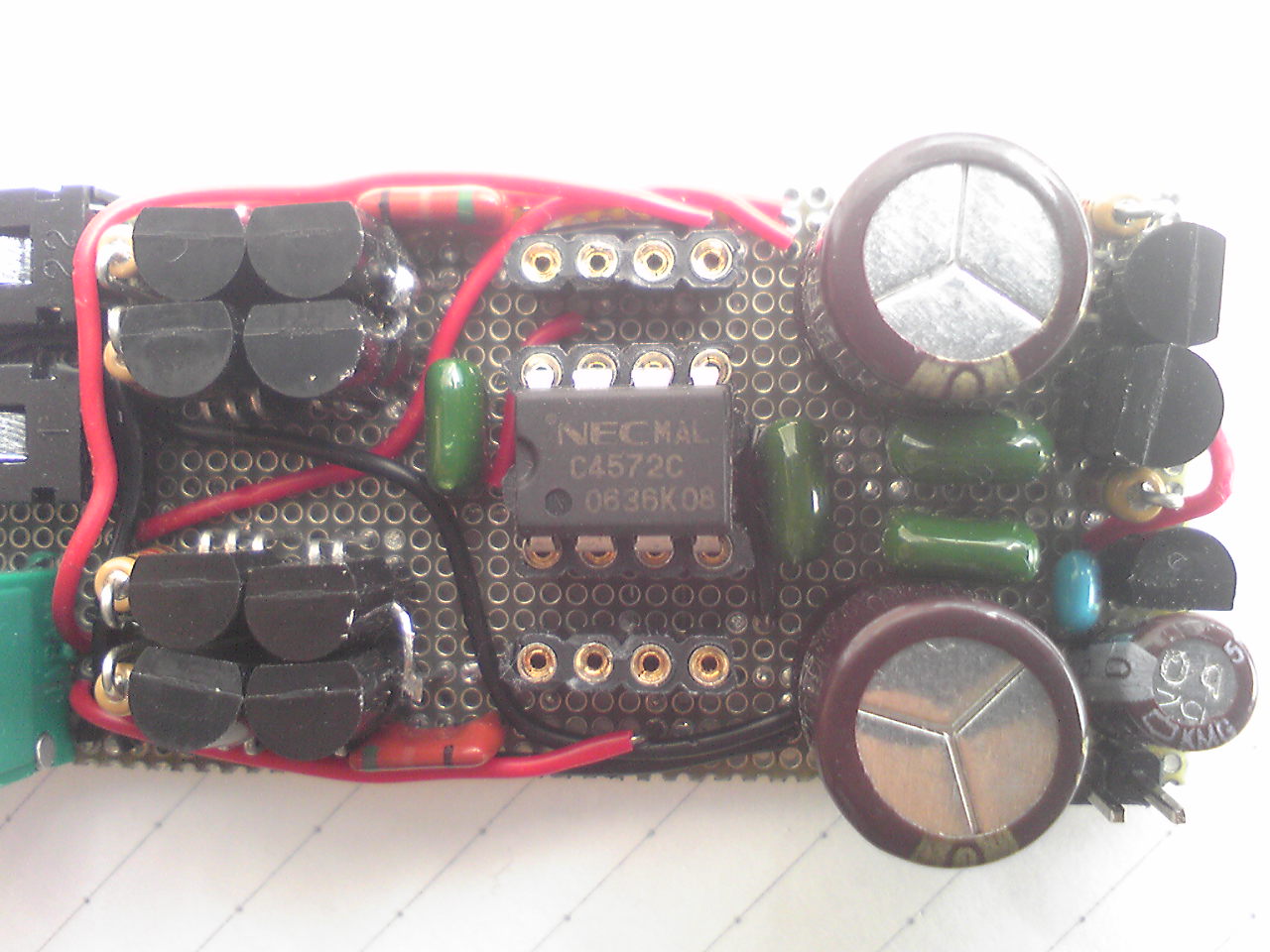

ICソケットを使わず丸ピンソケットをならべたのでシングル、デュアル両方のOPアンプをつけることができます。
測ってないですが30時間以上保つんじゃないかなぁ?DC-DC使ってないので長持ち。
高能率なHP-B900Nでも音量調整がしやすいです(^_^)
見た目よくきれいにコンパクトにまとめられたと思います。プラスチックケースって安っぽくてあまり好きじゃないのですが気に入りました。
小さいことはいいことだ
COMMENT
まってたー！
変えた抵抗値も教えてー。
出来れば回路図もおせーて。
Re:まってたー！
2kΩのバイアス抵抗を変更しただけですよ
電源電圧が低いので、200本くらいある1.2kΩに
オリジナルより電流は少ないです
回路図はそのうち…
