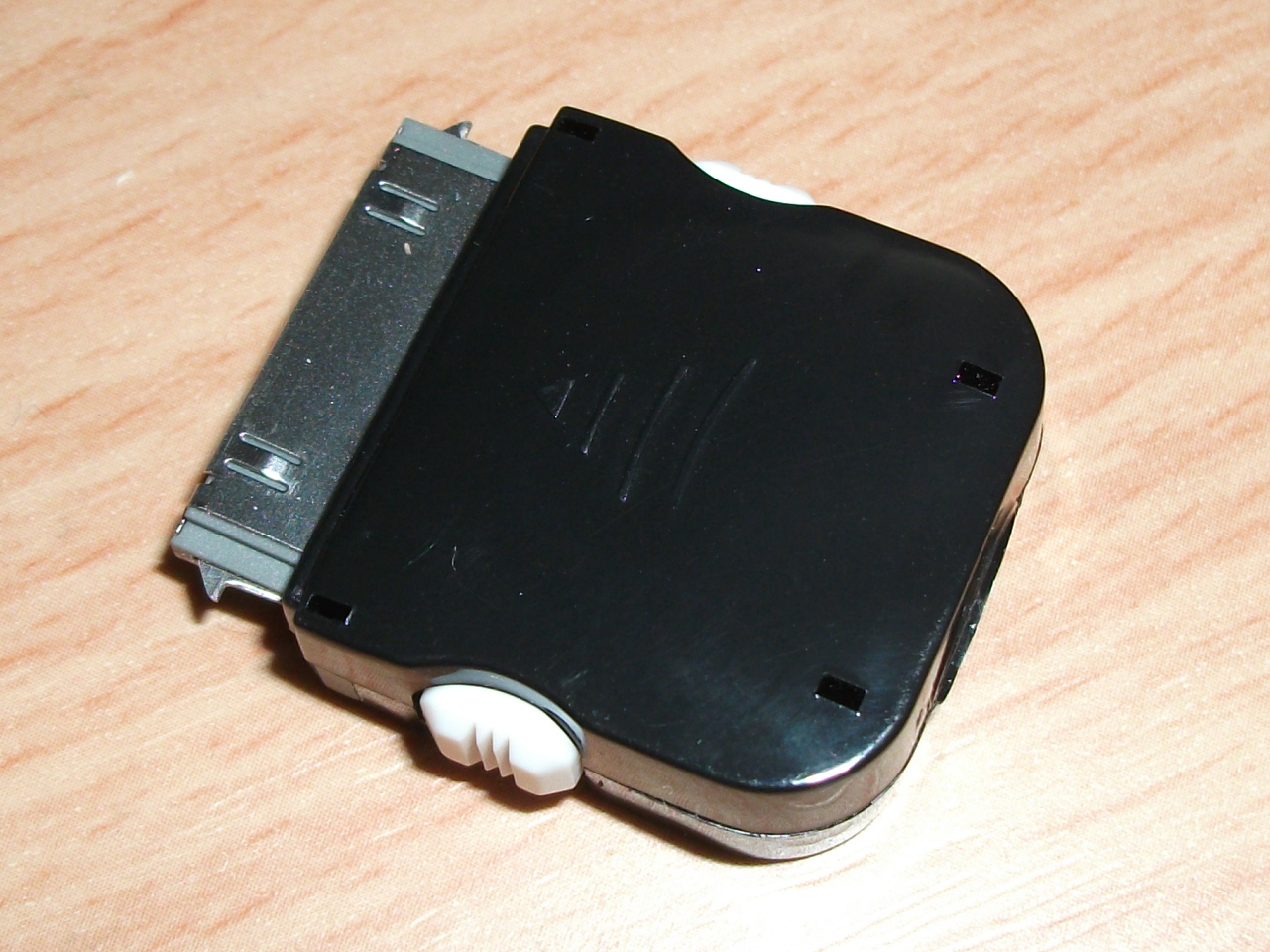

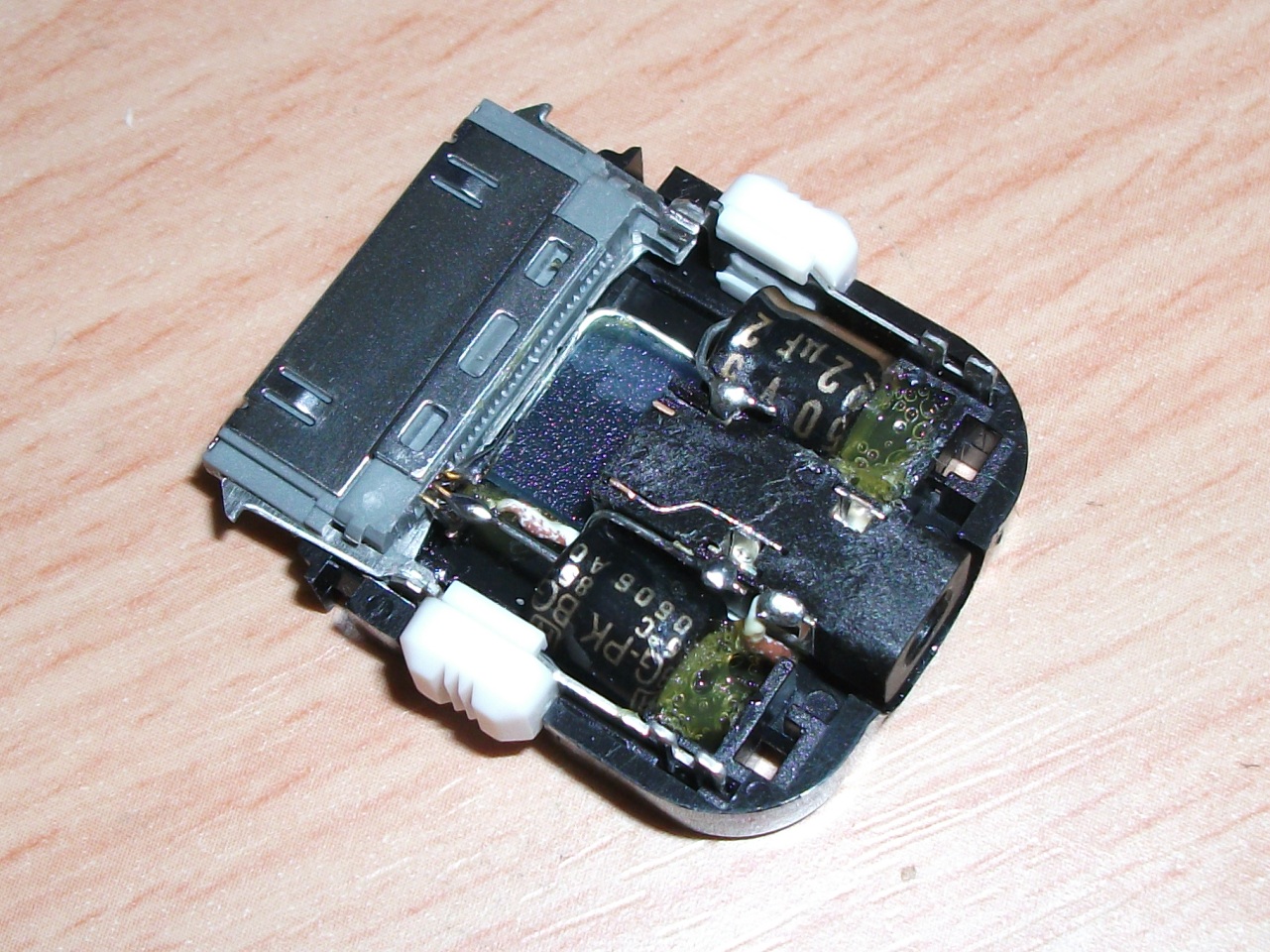

BlackGate PKでiMod用のDockコネクタ作りました
せっかくなのでグラウンドの配線はWestern Electricの26ゲージワイヤを使いました
他にも何種類か作ったのでエージングして聴き比べてみようかなと思います
このコネクタ海外から輸入したんですけどガワの個数が足りないばかりか、抜け防止の金具とボタン（↑の写真の白いポッチ）がひとつも入っていないというひどい状態で足りない分を再配達してもらってるので手持ちのコネクタのものを使いました
いい加減すぎだろw
足りない部品が届き次第このコネクタもショップで扱う予定です
[1回]

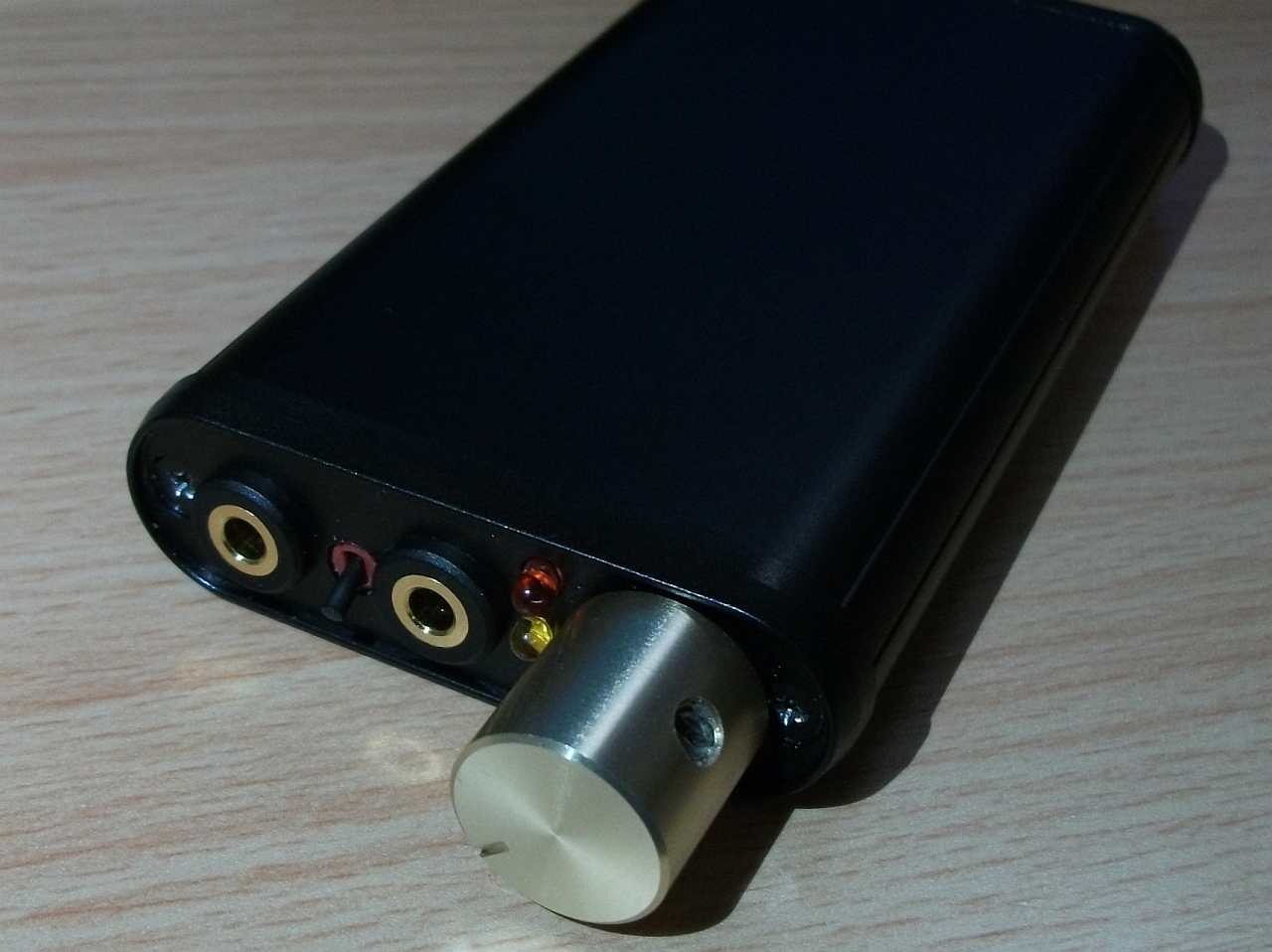

風さんに頼まれたアンプを発送して許可を貰ったので写真をのせま～す
スイッチ付きボリュームを使うとジャックとジャックの間隔を広く取れるので便利ですね～
ジャックの間のスイッチはバスブーストの切り替えスイッチになっています

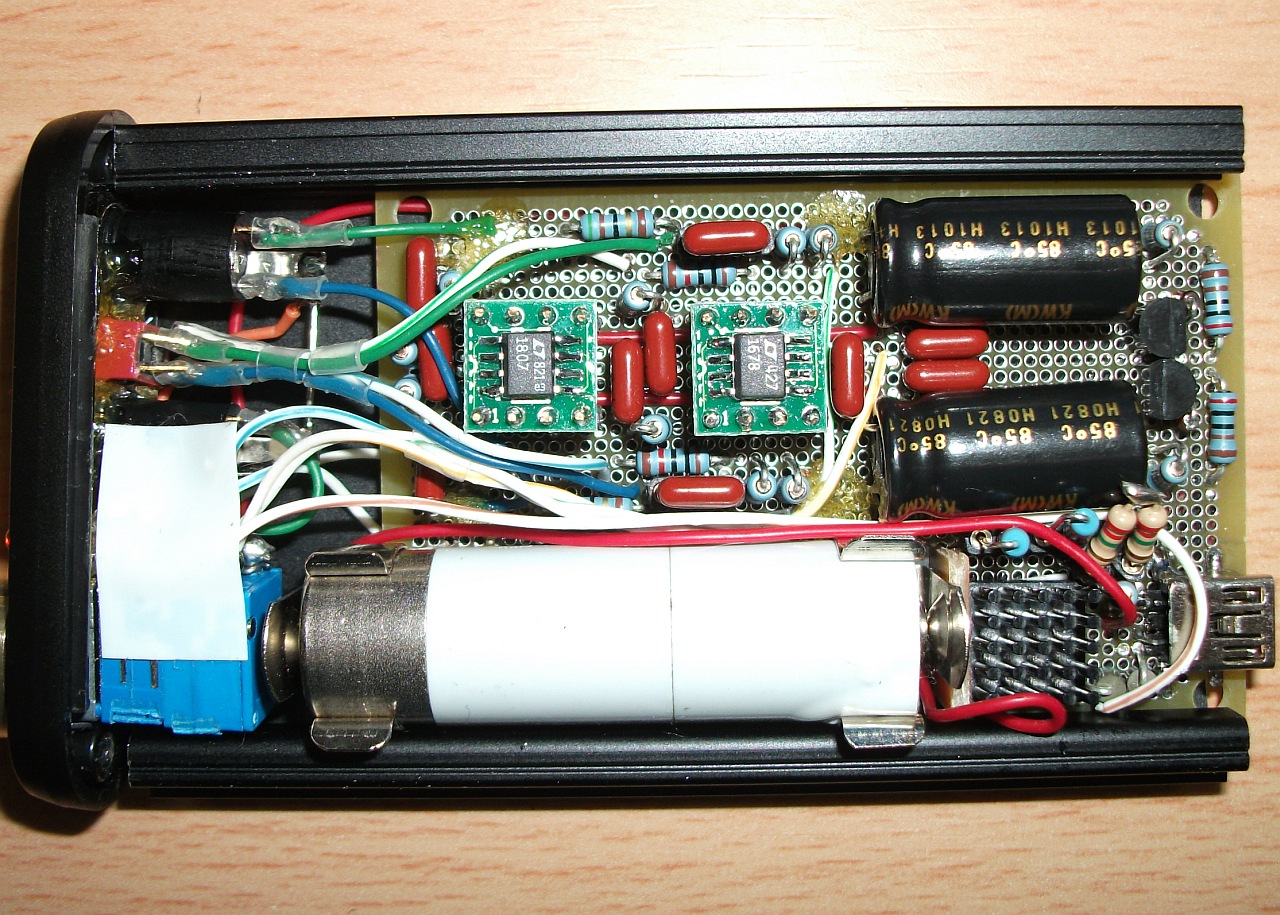

中身はこんな感じ～
ちゃんと実体配線図を書いてから作ったので結構きれいに作れたと思いますｗｗ
右下の部分に充電や外部給電用のminiUSBジャックと充電、電圧監視、ローサイドスイッチ回路を実装しています
その上の右上部分が分圧回路と電源コンデンサ
そして基板左上の部分がアンプの回路
LT1678の上下にあるフィルムコンデンサはバスブーストの周波数特性を決めるコンデンサで、ソケット実装になっているので他の容量のものに交換することで特性を変えることができちゃいます
久々にアンプ作ったけどうまくできました～
[3回]
いつのまにか10万アクセスも！！
ありがとうございます
更新すくないですけどこれからもよろしくおねがいします
土日に風～Wind～さんに頼まれてたアンプ作ってチェック&テスト段階なんですが…
ボリュームのツマミが不良品！！
ツマミをボリュームのシャフトに固定する小さいネジが回らないｗ
マルツにメールしたら代わりのものを送ってくれるとのこと
サイト見づらいけど対応は早くていいね
構成は
写真は納品後か許可をもらい次第で
なぜかMOSFETがちゃんとオンになってくれなくてちょっと詰まったけどなんとか解決
完成テスト中に久石譲のAsian Dream Song聴いたら泣きそうになった…
合唱版の旅立ちの時 ～Asian Dream Song～は中学の合唱コンで隣のクラスが歌ったら最高過ぎて卒業式でみんなで歌ったんだよなぁ
この曲は最高の合唱曲だと思う
次はコスモスあたり？
[3回]
タカチのMX2-7シリーズって2-8シリーズより2mm厚みが多いのな
006P入るんか
